西37-1 中里組

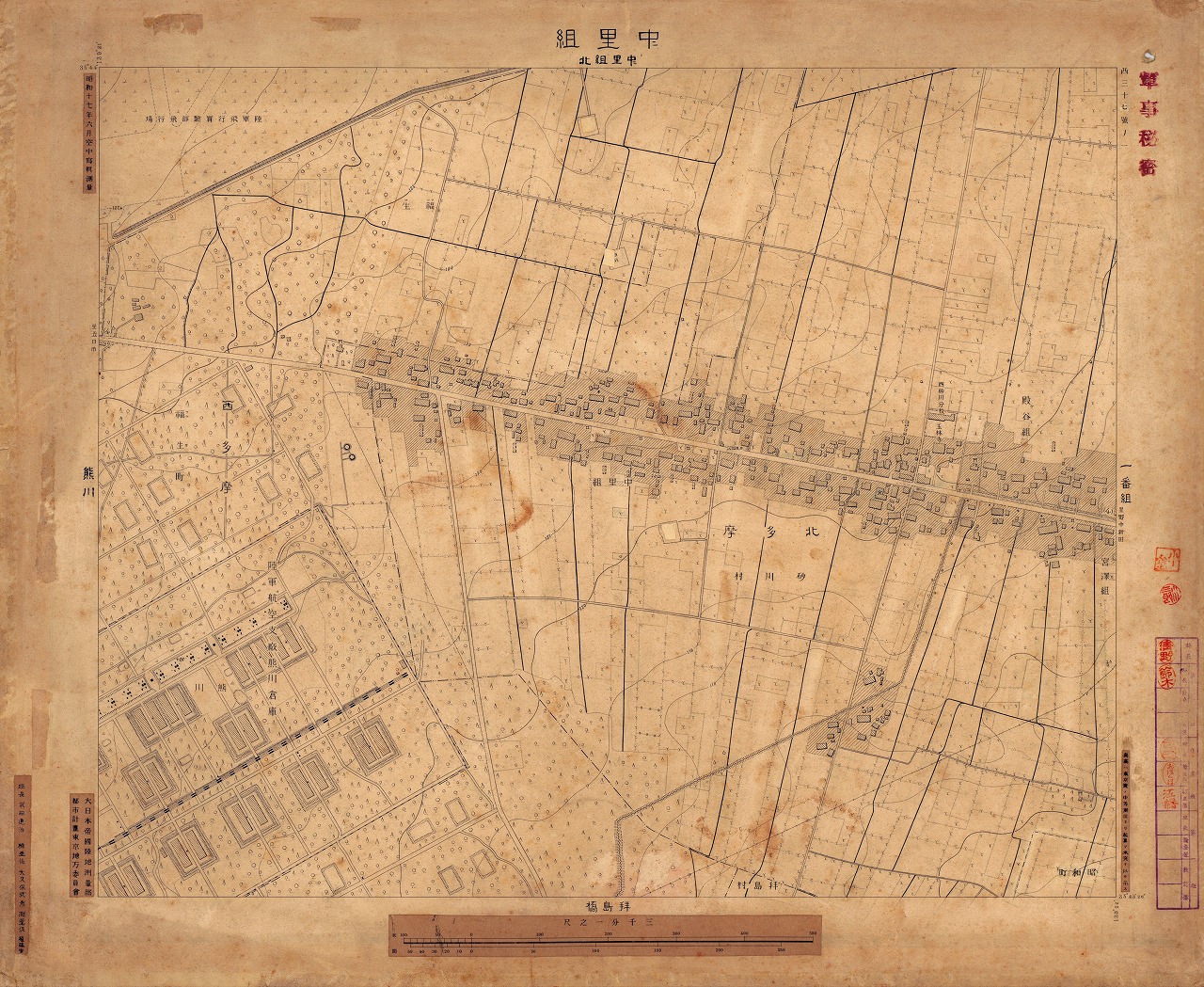

西37-1 中里組（原図）

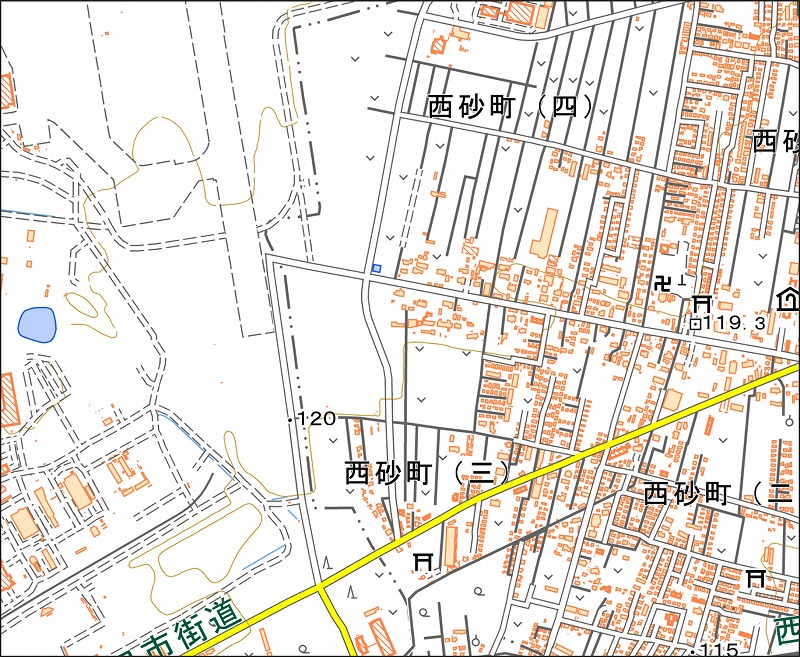

「西37-1 中里組」と同じ範囲の現在の地図
| 属性 | 内容 |
|---|---|
| 図番・図名 | 西37-1 中里組（なかざとぐみ） |
| 測量・測図年 | 昭和17年6月 |
| 地図の種類 | 原図、印刷図 |
| 地図の区分（描図法） | 詳細原寸図 |
| 地図に含まれる現在の行政名・町名 | 立川市西砂町、昭島市美堀町、福生市（横田基地） |
| 地図に表示されている注記 |
行政名：北多摩、昭和町、砂川村、西多摩、拝島村、福生町 町名･集落名：熊川、殿ヶ谷組、中里組、福生、宮沢組 学校･教育･運動施設名：西砂川分校 神社･寺院･宗教施設名：王林寺 陸軍施設名：陸軍航空支廠熊川倉庫、陸軍飛行実験飛行場 |
| 豆知識 |
①地図全体の特徴 ・「東京西部」の原図群は昭和17年6月に最初の20面が作成され、本図はその中の1面として描かれたものである。 ・縮尺は1/3,000、等高線は1m間隔で描かれている。図郭外に貼り込まれた測量年・縮尺バーなど4か所の整飾を除けば、地図面は細密で統一感のある線描で構成されている。 ・「東京西部」の原図群の中でもとりわけ完成度が高く、本サイトではその精度を踏まえて「詳細原寸図」としている。 ②地図に描かれた内容から読み取れること ・図は現在の立川市と福生市の区域に大きく二分され、右下には昭島市の区域がわずかに含まれている。 ・図に記されている「福生町」は、1970（昭和45）年に市制施行により福生市となった。「砂川村」は、1954（昭和29）年に砂川町となり、1963（昭和38）年に立川市へ編入された。また、「昭和町」と「拝島村」は1954（昭和29）年に合併し、市制施行により昭島市となった。 ・図の左下に広がる「陸軍航空支廠熊川倉庫」は、1936（昭和11）年に設置された燃料の貯蔵等を行う施設である。原図では、建物の周囲にケバ記号による土手と堀が描かれ、一対の施設の内部には梵塔の記号も記されている。また、八高線に接続する引込線も描かれている。 ・図の左上端には「陸軍飛行実験飛行場」の滑走路が描かれている。印刷図では白地となっているが、原図には地物遮蔽の形跡は確認できない。 ・図の中央を東西に走る道路は五日市街道である。図の下辺中央から北へ向かい、五日市街道に達したのち、その北側を東へ流れる水路は殿ヶ谷分水である。この分水は1720（享保5）年に玉川上水から引かれ、本図に記されている「中里組」・「殿ヶ谷組」・「宮沢組」の新田開発に利用された。 ③その他 ・地図・空中写真閲覧サービス（国土地理院）で印刷図を閲覧できる。 ・参考文献：『多摩地形図』（之潮）ほか |
