西49-3 只沼

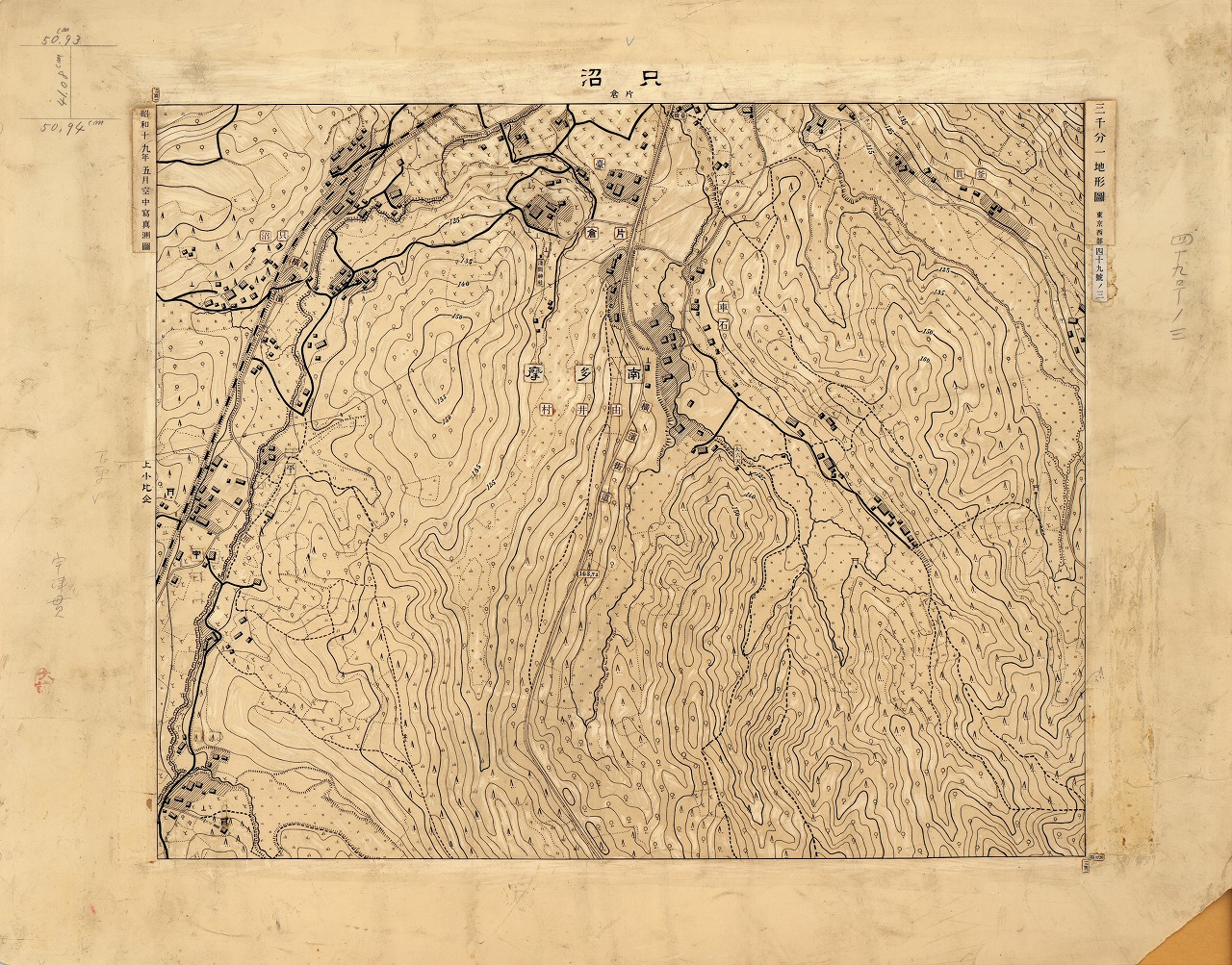

西49-3 只沼（原図）

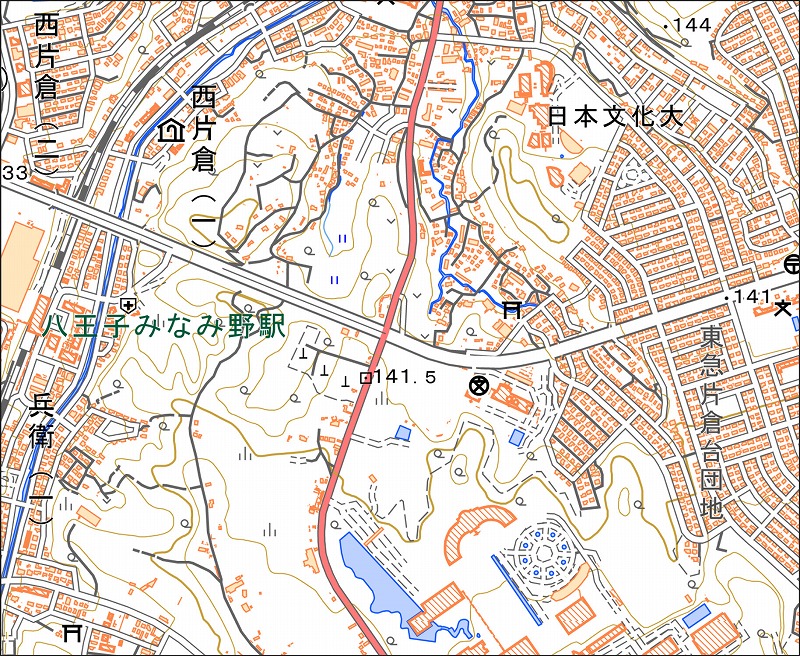

「西49-3 只沼」と同じ範囲の現在の地図
| 属性 | 内容 |
|---|---|
| 図番・図名 | 西49-3 只沼（ただぬま） |
| 測量・測図年 | 昭和19年5月 |
| 地図の種類 | 原図のみ |
| 地図の区分（描図法） | 縮小図 |
| 地図に含まれる現在の行政名・町名 | 八王子市片倉町・西片倉・兵衛 |
| 地図に表示されている注記 |
行政名：南多摩、由井村 町名･集落名：宇津貫、片倉、釜貫、車石、台、只沼、兵衛川 神社･寺院･宗教施設名：浅間神社、大六天 鉄道名：横浜線 道路名：横浜街道 橋梁名：台橋 |
| 豆知識 |
①地図全体の特徴 ・縮尺1/4,000で作成された縮小図で、左上には印刷図に仕立てる際の図郭の引き伸ばし寸法が記されている。 ・等高線は5m間隔で描かれており、主要な地名や地物の注記は貼り込みで示されている。 ・本図には、他の原図で図郭外右上に朱色で押印されている「軍事秘密」の表示が見られない。 ②地図に描かれた内容から読み取れること ・図の全域は現在の八王子市に相当する。旧村の変遷については前述しているため、ここでは触れない。 ・本図は、左側に「兵衛川」が形成した氾濫平野があり、それ以外は丘陵地と、その内部に広がる谷底平野で構成されている。現在、この丘陵地は日本文化大学、東京工科大学八王子キャンパス、住宅団地などに造成されている。 ・図の中央を南北に通る「横浜街道」は、現在の国道16号である。また、図の左側に描かれている「横浜線」の左辺中央付近には、「西49-2 上小比企」で述べた八王子ニュータウン（八王子みなみ野シティ）の整備に伴い設置された「八王子みなみ野駅」がある。 |
