西10-2 小山

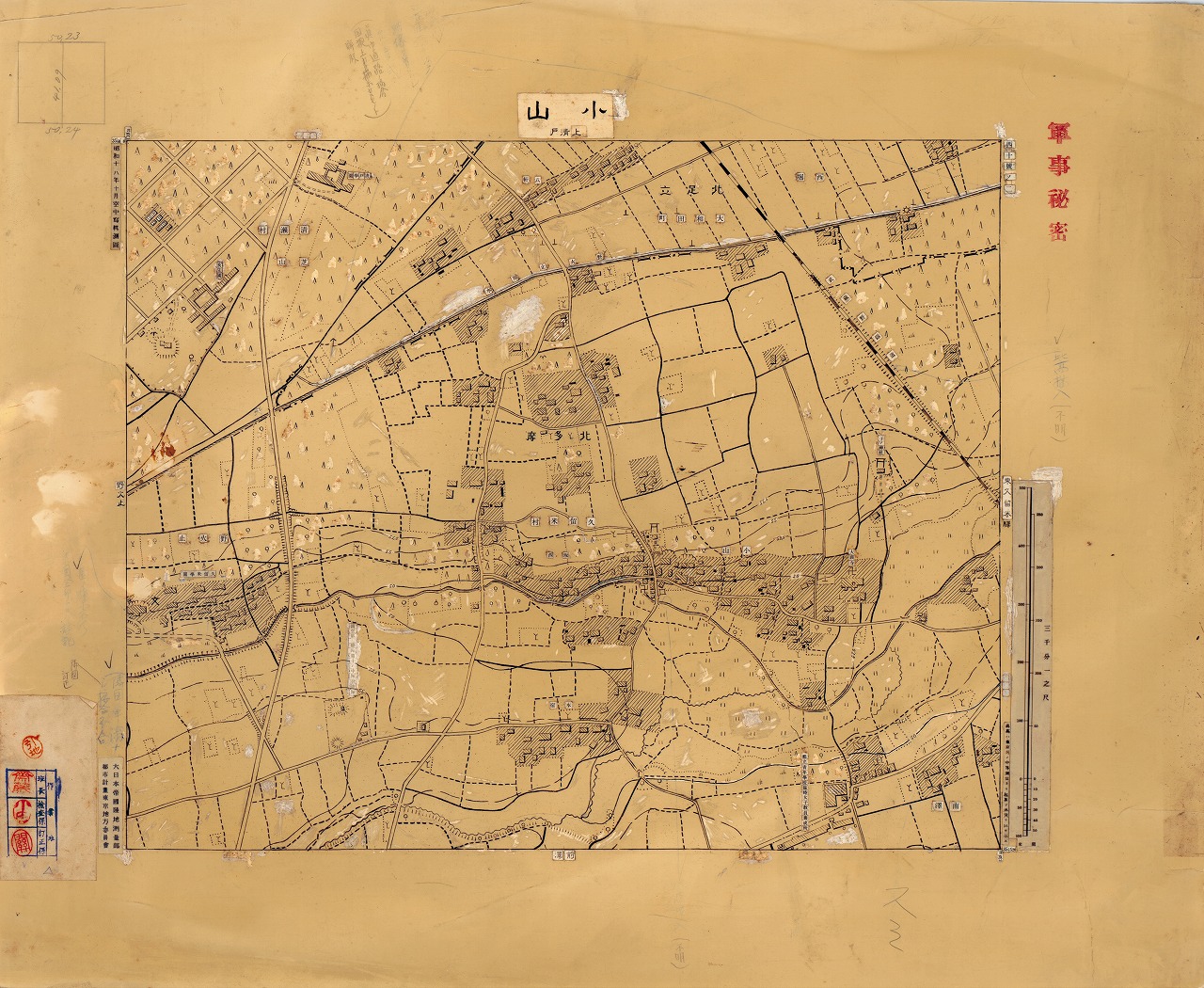

西10-2 小山（原図）

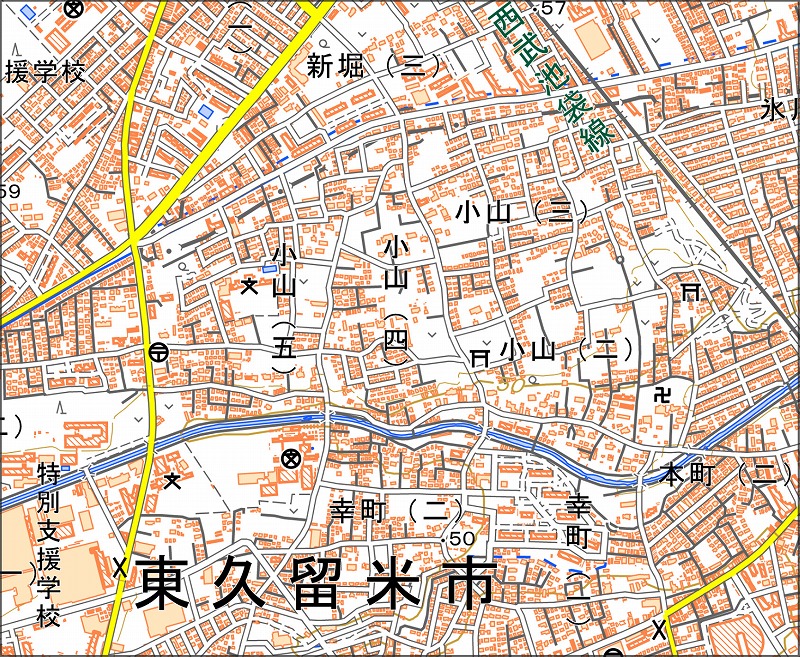

「西10-2 小山」と同じ範囲の現在の地図
| 属性 | 内容 |
|---|---|
| 図番・図名 | 西10-2 小山（こやま） |
| 測量・測図年 | 昭和18年9月 |
| 地図の種類 | 原図、印刷図 |
| 地図の区分（描図法） | 縮小図 |
| 地図に含まれる現在の行政名・町名 | 新座市新堀、清瀬市竹丘・松山、東久留米市小山・野火止・八幡町・幸町・本町・中央町 |
| 地図に表示されている注記 |
行政名：大和田町、北足立、北多摩、清瀬村、久留米村 町名･集落名：小山、坂西、芝山、西堀、野火止、八軒、本宿、南沢 学校･教育･運動施設名：清戸学園、久留米学園、都立青年学校臨時女子教員養成所 病院･厚生施設名：長生園 神社･寺院･宗教施設名：大圓寺、子ノ神社 鉄道名：武蔵野鉄道 河川･池沼･上水名：野火止用水 陸軍施設名：防空第■聯隊第十八中隊分遣隊 |
| 豆知識 |
①地図全体の特徴 ・縮尺1/4,000で作成された縮小図で、左上には印刷図に仕立てる際の図郭の引き伸ばし寸法が記されている。 ・等高線は5m間隔で描かれており、主要な地名や地物の注記は、書き込みと貼り込みが混在している。 ・原図には測図年月として「昭和18年10月」の植字が貼られているが、印刷図では「昭和18年9月」の植字に貼り直されている。どちらが正しいか判断できないため、本サイトでは印刷図に記された測図年月を採用している。 ②地図に描かれた内容から読み取れること ・図の左辺中央から右上隅にかけて野火止用水が流れている。これより南側が現在の東久留米市、北側のうち東側が埼玉県新座市、西側が清瀬市に相当する。 ・図に記されている「大和田町」は、1955（昭和30）年に片山村と合併して新座町が発足したため廃止となり、1970（昭和45）年の市制施行により新座市となった。他の旧村の変遷については前述しているため、ここでは触れない。 ・図の右下に描かれている「都立青年学校臨時女子教員養成所」は、戦時期に東京都が設けた女子向けの教員養成施設である。青年学校では軍事教練を含む青年教育が重視され、女子教員を短期間で育成するために設置されたもので、同時期に存在した青年学校教員養成所と関連する施設の一つにあたる。 ・図の中央から下を西から東へ流れるのは黒目川である。現在の東久留米市小山2丁目付近では河川改修により流路が変更されており、旧流路は「いなりやま緑地」として整備されている。 ・原図の左下には「防空第■聯隊第十八中隊分遣隊」と読める注記が薄く残っているが、印刷図ではこの注記自体が消されている。 ・野火止用水については「西10-1 野火止」に詳述しているので、そちらを参照されたい。 ③その他 ・地図・空中写真閲覧サービス（国土地理院）で印刷図を閲覧できる。 ・参考文献：『多摩地形図』（之潮）ほか |
