西11-5 長久保

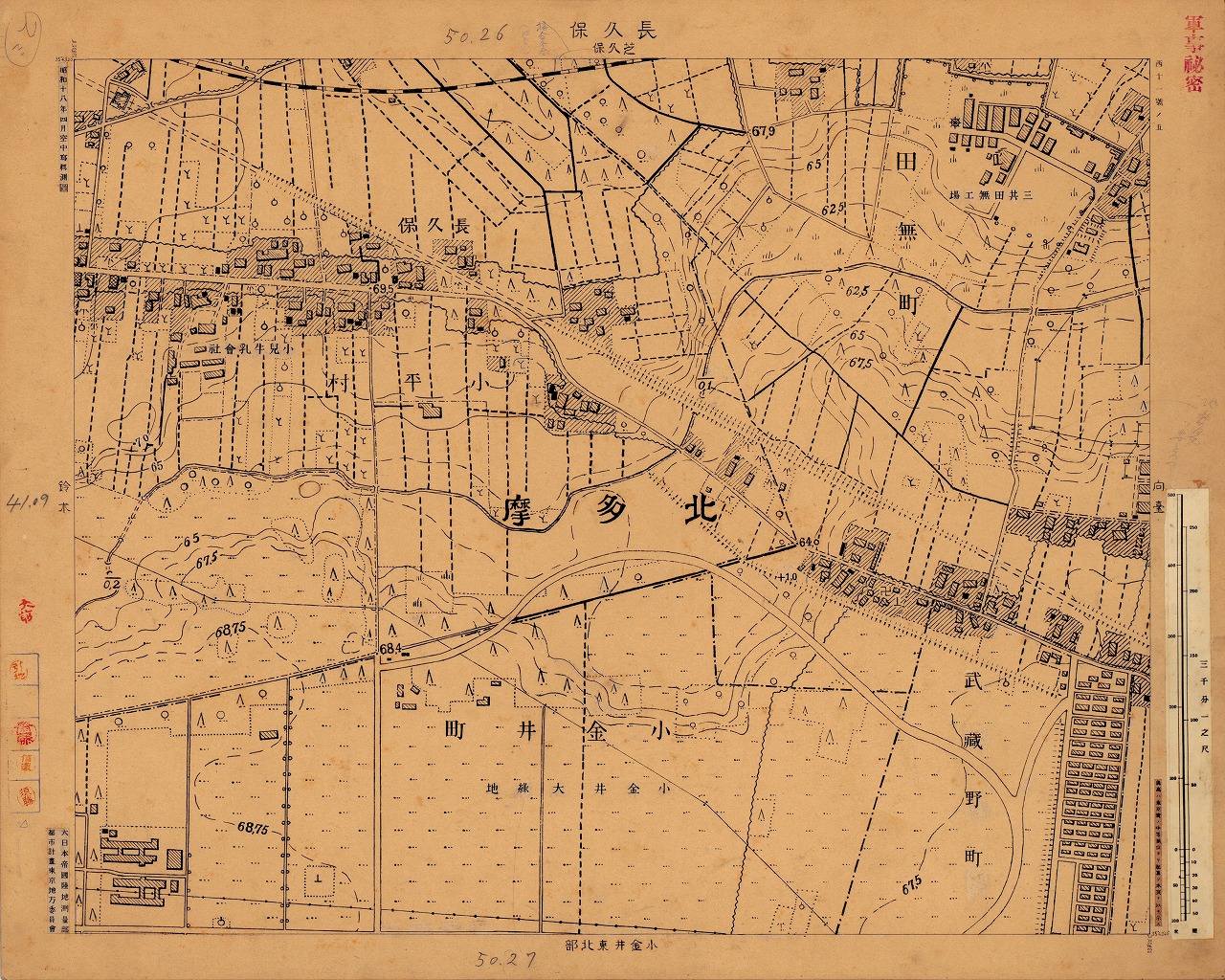

西11-5 長久保（原図）
「西11-5 長久保」と同じ範囲の現在の地図
| 属性 | 内容 |
|---|---|
| 図番・図名 | 西11-5 長久保（ながくぼ） |
| 測量・測図年 | 昭和18年4月 |
| 地図の種類 | 原図のみ |
| 地図の区分（描図法） | 原寸図 |
| 地図に含まれる現在の行政名・町名 | 武蔵野市桜堤、小金井市関野町、小平市花小金井南町、西東京市芝久保町 |
| 地図に表示されている注記 |
行政名：北多摩、小金井町、小平村、田無町、武蔵野町 町名･集落名：長久保 会社･工場名：三共田無工場 公園施設名：小金井大緑地 |
| 豆知識 |
①地図全体の特徴 ・縮尺1/3,000で作成された原寸図で、図郭外の上・下・左には印刷図の寸法が記されている。 ・等高線は5m間隔で描かれているが、図郭外にある修正指示を除けば、手描きの痕跡がほとんどなく、地図用紙に複写した図のように見える。 ②地図に描かれた内容から読み取れること ・図は、現在の小平市、小金井市、西東京市、武蔵野市が含まれる範囲である。図に記されている「武蔵野町」は、1947（昭和22）年に市制施行により、それぞれ市となった。他の旧町村の変遷については前述しているため、ここでは触れない。 ・図の中央下に描かれている「小金井大緑地」は、1940（昭和15）年に東京緑地計画の一つとして都市計画決定されたものである。同計画では、砧（世田谷区）、神代（調布市）、舎人（足立区）、水元（葛飾区）、篠崎（江戸川区）なども緑地として位置づけられた。現在、この区域は小金井公園となっている。 ・図の左上隅から右辺中央下にかけて、破線とケバ記号を組み合わせた直線状の線が描かれている。これは村山貯水池（多摩湖）から境浄水場へ向かう送水管の上に道路（徒歩道）が敷設されていたもので、当時は「水道道路」と呼ばれていた。現在は保谷狭山自然公園自転車道（別名・多摩湖自転車歩行者道）として整備され、市民に親しまれている。 ・図の右上に描かれている「三共田無工場」は、1940（昭和15）年に設立された医薬・食品系の発酵製品を扱う民生工場である。 |
