西12-5 多磨墓地東部

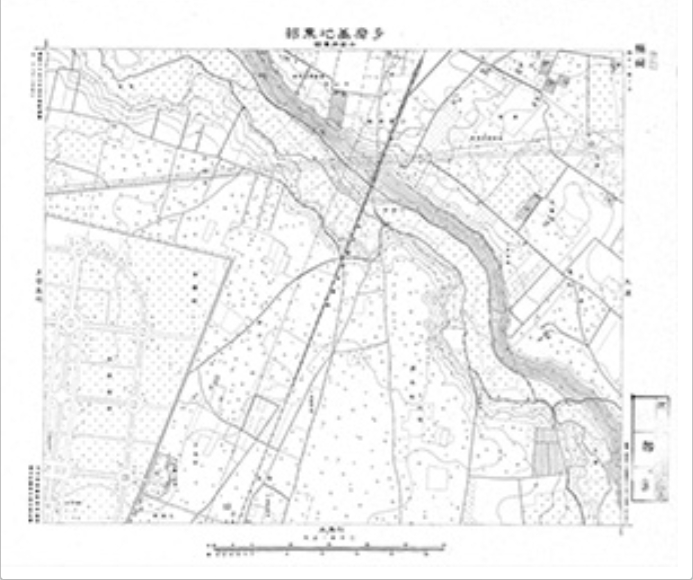

西12-5 多磨墓地東部（印刷図）

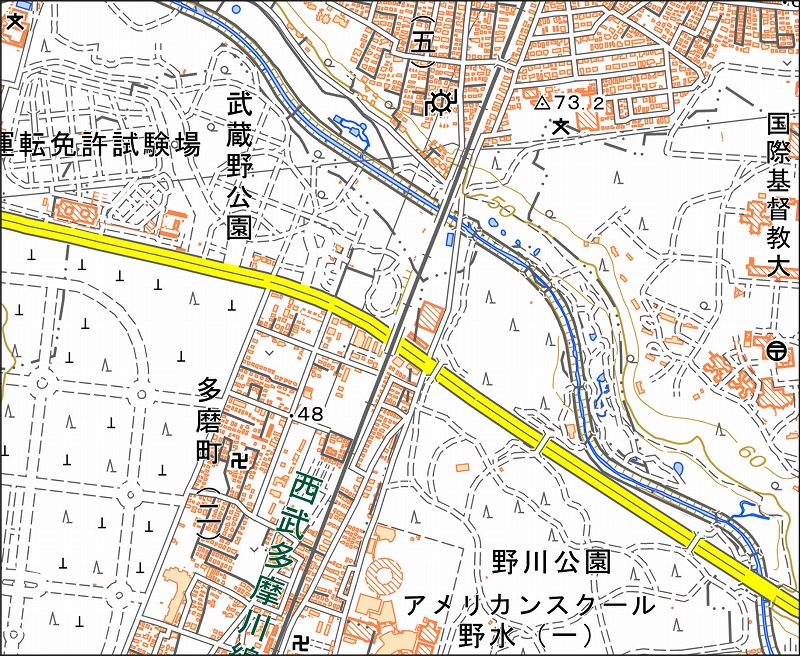

「西12-5 多磨墓地東部」と同じ範囲の現在の地図
| 属性 | 内容 |
|---|---|
| 図番・図名 | 西12-5 多磨墓地東部（たまぼちとうぶ） |
| 測量・測図年 | 昭和17年6月 |
| 地図の種類 | 原図、印刷図 |
| 地図の区分（描図法） | 詳細原寸図 |
| 地図に含まれる現在の行政名・町名 | 三鷹市大沢、府中市多磨町、調布市野水、小金井市東町・前原町 |
| 地図に表示されている注記 |
行政名：小金井町、多磨村、調布町、三鷹町 町名･集落名：大沢、押立、小田分、梶野、上石原、上染屋、車返、小金井、下染屋、中山谷、人見、前原、武蔵野 飛地名：大沢飛地、梶野新田飛、下石原飛地、下染屋飛地 墓･碑名：西郷従道墓、高橋是清墓、多磨墓地 鉄道名：西武鉄道多摩線 |
| 豆知識 |
①地図全体の特徴 ・「東京西部」の原図群は昭和17年6月に最初の20面が作成され、本図はその中の1面として描かれたものである。 ・縮尺は1/3,000、等高線は1m間隔で描かれている。図郭外に貼り込まれた測量年・縮尺バーなど4か所の整飾を除けば、地図面は細密で統一感のある線描で構成されている。 ・「東京西部」の原図群の中でもとりわけ完成度が高く、本サイトではその精度を踏まえて「詳細原寸図」としている。 ②地図に描かれた内容から読み取れること ・この図に描かれた範囲は、現在の小金井市・府中市・調布市・三鷹市にまたがっている。 ・図の中央下に記されている「調布町」は、1955（昭和30）年に神代町と合併し、市制施行によって調布市となった。他の旧町村の変遷については前述しているため、ここでは触れない。 ・図の上辺中央左から右辺下にかけて、段丘崖（国分寺崖線）を示す密な等高線が描かれている。段丘崖の下には野川とその河川が形成した谷底平野が広がり、その南側は立川段丘面となる。段丘崖上の武蔵野段丘面のうち三鷹市に属する部分は、現在の国際基督教大学のキャンパスにあたる。 ③その他 ・地図・空中写真閲覧サービス（国土地理院）で印刷図を閲覧できる。 ・参考文献：『多摩地形図』（之潮）ほか ・原図は現在掲載していない |
