西17-3 小川新田

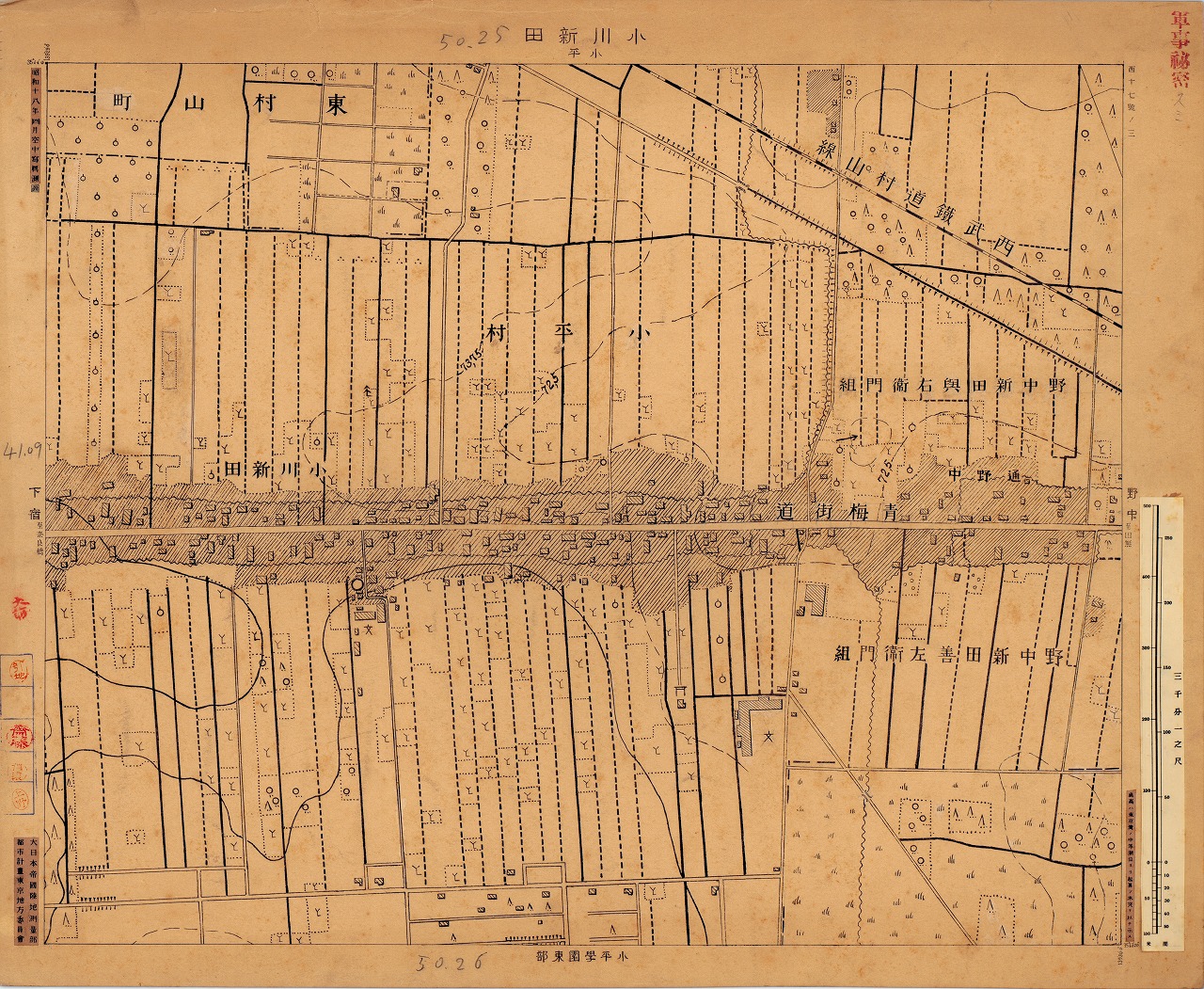

西17-3 小川新田（原図）

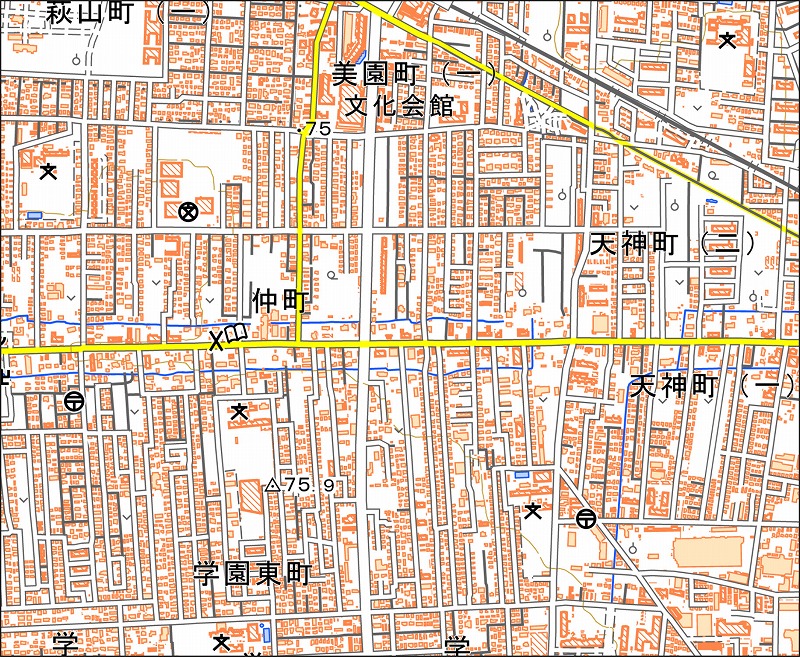

「西17-3 小川新田」と同じ範囲の現在の地図
| 属性 | 内容 |
|---|---|
| 図番・図名 | 西17-3 小川新田（おがわしんでん） |
| 測量・測図年 | 昭和18年4月 |
| 地図の種類 | 原図のみ |
| 地図の区分（描図法） | 原寸図 |
| 地図に含まれる現在の行政名・町名 | 小平市仲町・学園東町・天神町・美園町・大沼町・鈴木町、東村山市萩山町 |
| 地図に表示されている注記 |
行政名：小平村、東村山町 町名･集落名：小川新田、通野中、野中新田善左衛門組、野中新田興右衛門組 鉄道名：西武鉄道村山線 道路名：青梅街道 |
| 豆知識 |
①地図全体の特徴 ・縮尺1/3,000で作成された原寸図で、図郭外の上･下･左には印刷図の寸法が記されている。 ・等高線は5m間隔で描かれているが、手描きの痕跡がほとんどなく、地図用紙に複写した図のように見える。 ②地図に描かれた内容から読み取れること ・図の大部分は現在の小平市に相当し、左上隅には東村山市の区域が含まれている。図に記されている「東村山町」は、1964（昭和39）年に市制施行して東村山市となった。旧小平村の変遷については前述しているため、ここでは触れない。 ・図中には「小川新田」「野中新田善左衛門組」などの地名が見られ、小平村域には細長い短冊状の地割りが規則的に並んでいる。これは新田開発地帯に特徴的な区画形態で、当時の土地利用のあり方を示している。 ・左隣図から続く小川用水は、右中央部で分流し、北堀は北へ、南堀は東または南へ向かって流れている。 ・この小川用水の分流地点の南には学校記号が描かれており、当時は「小平第二国民学校」と呼ばれていた。現在の小平市立小平第二小学校にあたる。 ・右上を走る西武鉄道村山線（現在の西武新宿線）の南側に、線路と並行する道路が描かれている。これは「西11-1 野中」で述べたように、村山貯水池（多摩湖）から境浄水場へ向かう送水管の上に敷設されたもので、当時は「水道道路」と呼ばれていた。 |
