西27-1 四番組北

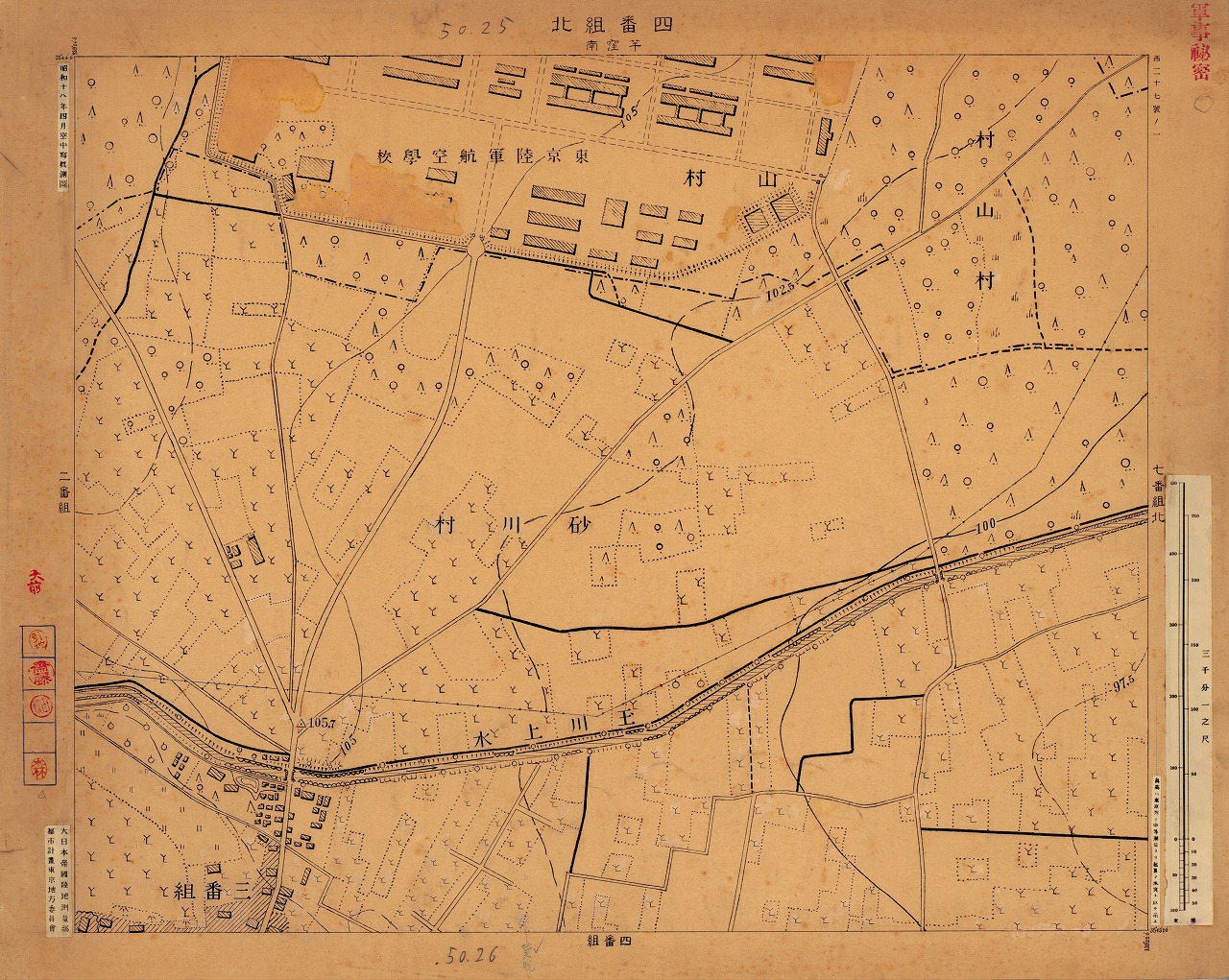

西27-1 四番組北（原図）

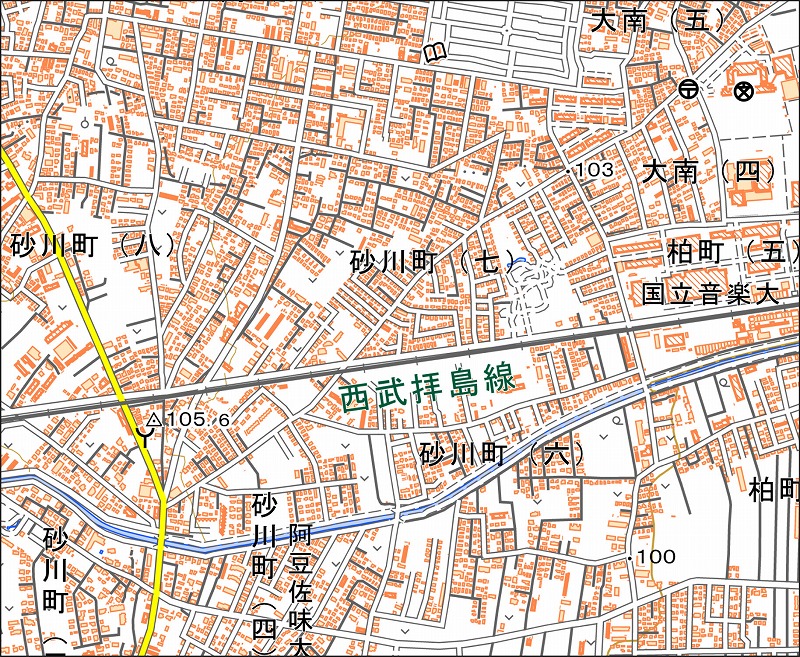

「西27-1 四番組北」と同じ範囲の現在の地図
| 属性 | 内容 |
|---|---|
| 図番・図名 | 西27-1 四番組北（よんばんぐみきた） |
| 測量・測図年 | 昭和18年4月 |
| 地図の種類 | 原図のみ |
| 地図の区分（描図法） | 原寸図 |
| 地図に含まれる現在の行政名・町名 | 立川市砂川町・柏町、東大和市桜が丘、武蔵村山市大南 |
| 地図に表示されている注記 |
行政名：砂川村、村山村 町名･集落名：三番組 河川･池沼･上水名：玉川上水 陸軍施設名：東京陸軍航空学校 |
| 豆知識 |

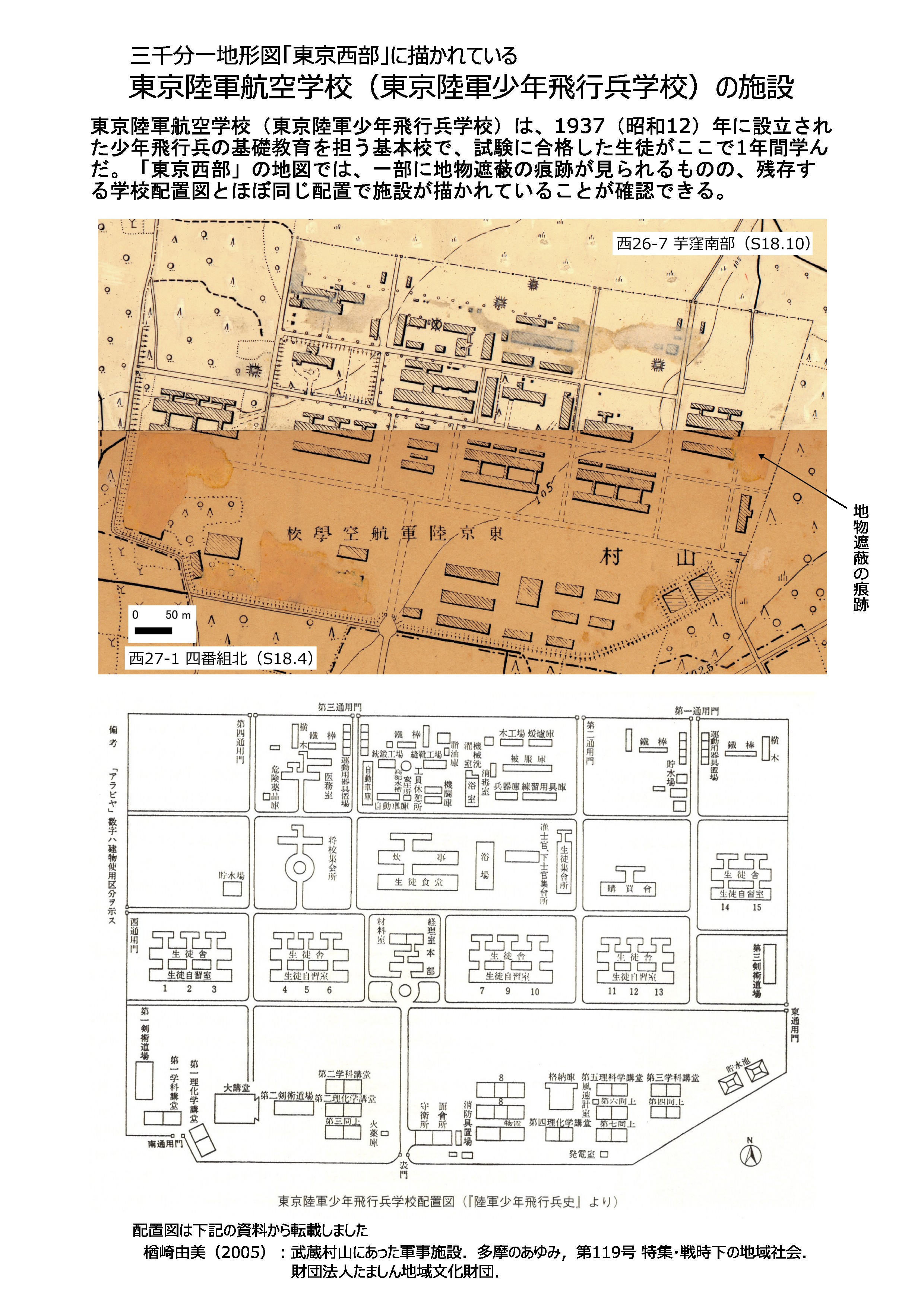

①地図全体の特徴 ・縮尺1/3,000で作成された原寸図で、図郭外の上･下には印刷図の寸法が記されている。 ・等高線は5m間隔で描かれているが、手描きの痕跡がほとんどなく、地図用紙に複写した図のように見える。 ・図郭外上に記されている上隣図名「芋窪南」は「芋窪南部」の誤記と考えられるが、本図の方が先に作成されているため、その後に図名が変更された可能性もある。 ②地図に描かれた内容から読み取れること ・図の上から約3分の1が現在の武蔵村山市、残りが立川市である。図に記されている「砂川村」は、1954（昭和29）年に砂川町となり、1963（昭和38）年に立川市へ編入された。「村山村」は、1954（昭和29）年に村山町となり、1970（昭和45）年の市制施行により武蔵村山市となった。 ・図の中央上に描かれている「東京陸軍航空学校（東京陸軍少年飛行兵学校）」は、「西26-7 芋窪南部」で述べた通り、10 代の下士官候補者（少年飛行兵）に基礎教育を施すために設置されたものである。1 年間の教育を経て、操縦や技術の上級課程へ進んだ。学校内の配置図と本図の比較については、こちらを参照されたい。なお、同校は 1943（昭和18）年 4 月に「東京陸軍少年飛行兵学校」と改称したが、本図には改称前の名称が記されている。 ・左下の玉川上水北側、三角点付近から北へ延びる 4 本の道路が描かれているが、現在もほぼ同じ形状のまま道路が維持されている。 |
