西27-2 七番組北

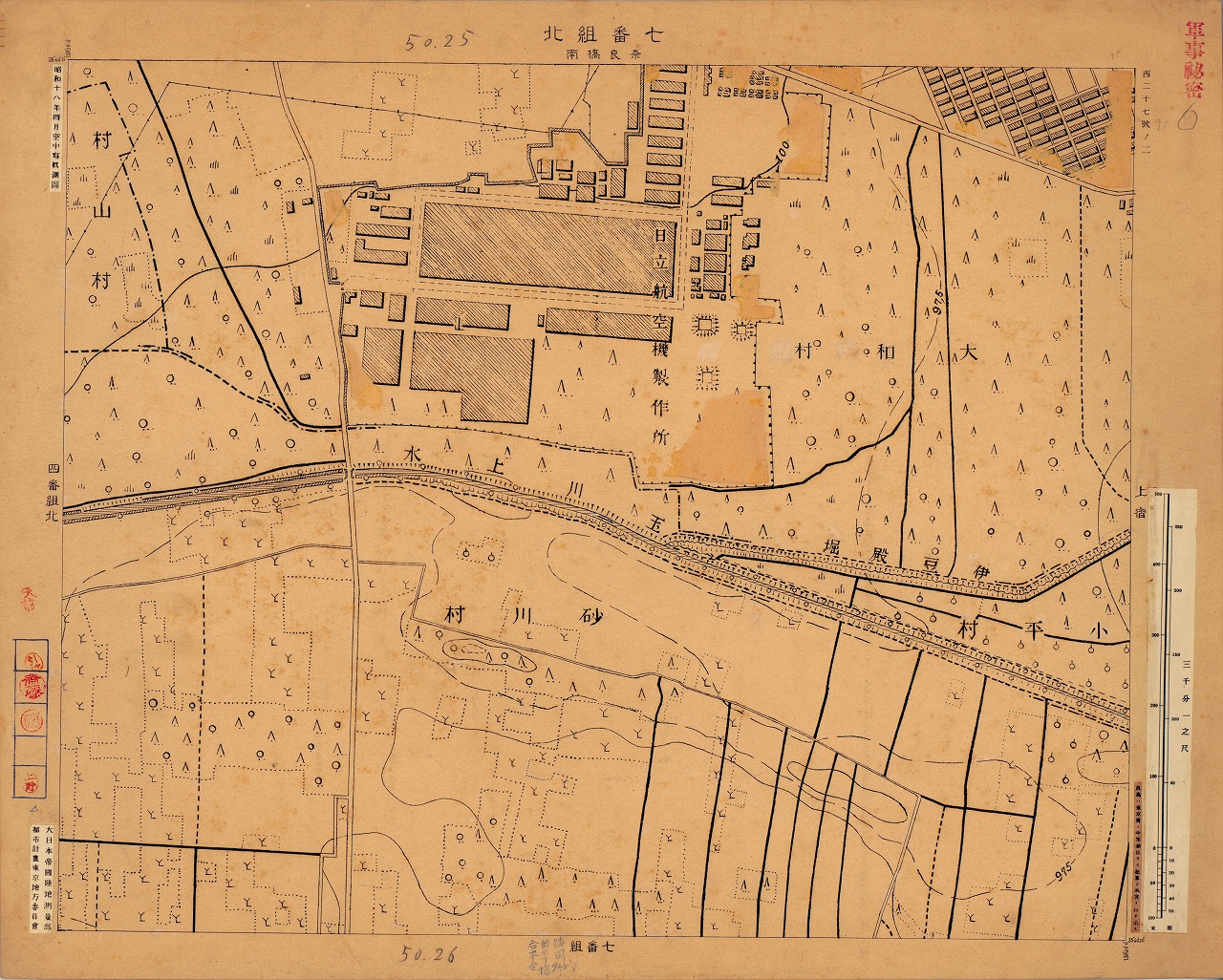

西27-2 七番組北（原図）

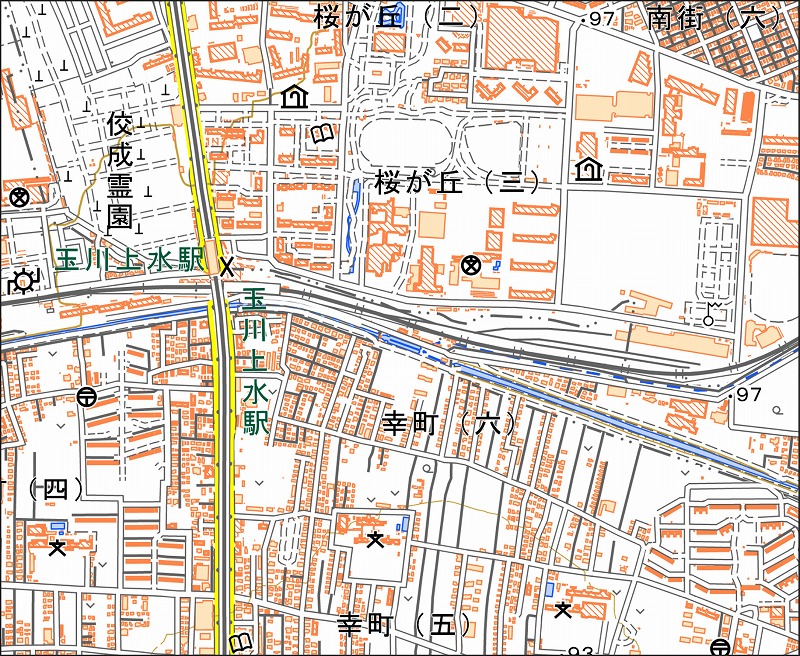

「西27-2 七番組北」と同じ範囲の現在の地図
| 属性 | 内容 |
|---|---|
| 図番・図名 | 西27-2 七番組北（ななばんぐみきた） |
| 測量・測図年 | 昭和18年4月 |
| 地図の種類 | 原図のみ |
| 地図の区分（描図法） | 原寸図 |
| 地図に含まれる現在の行政名・町名 | 立川市柏町・幸町、小平市中島町、東大和市桜が丘・南街、武蔵村山市大南 |
| 地図に表示されている注記 |
行政名：小平村、砂川村、村山村、大和村 河川･池沼･上水名：伊豆殿堀、玉川上水 会社･工場名：日立航空機製作所 |
| 豆知識 |
①地図全体の特徴 ・縮尺1/3,000で作成された原寸図で、図郭外の上･下には印刷図の寸法が記されている。 ・等高線は5m間隔で描かれているが、手描きの痕跡がほとんどなく、地図用紙に複写した図のように見える。 ・図郭外上に記されている上隣図名「奈良橋南」は「奈良橋南部」の誤記と考えられるが、本図の方が先に作成されているため、その後に図名が変更された可能性もある。 ②地図に描かれた内容から読み取れること ・図の大部分は、玉川上水より北側が現在の東大和市、南側が立川市である。右側の玉川上水と野火止用水（伊豆殿堀）に挟まれた区域が小平市、左上隅に武蔵村山市が見える。 ・図に記されている「大和村」は、1954（昭和29）年に大和町となり、1970（昭和45）年の市制施行により東大和市となった。「小平村」は、1944（昭和19）年に小平町となり、1962（昭和37）年の市制施行により小平市となった。他の旧村の変遷については前述しているため、ここでは触れない。 ・図の中央上に描かれている「日立航空機製作所」は「日立航空機製作所立川工場」であり、立川飛行機製作所で組み立てられていた複葉練習機（主翼が2枚ある訓練用の飛行機）のエンジンを製造していた。工場は 1938（昭和13）年に完成し、北東側には社宅・寮・福利施設が整備された。この一帯は「南街（みなみまち／なんがい）」と呼ばれ、「東京西部」の 4 図幅にまたがって描かれている。立川工場の最盛期（1944 年 9 月）には就業者数が 13,000 人を超えたとされる。同工場は空襲により壊滅的被害を受けたが、構内の変電所が残り、戦争遺構として保存されている。 ・野火止用水は 1655（承応4）年、川越藩主・松平伊豆守信綱により、武蔵野開発の一環として開削された用水路で、「伊豆殿掘」とも呼ばれる。本図の現在の小平市中島町付近で玉川上水から分水し、埼玉県新座市を通って新河岸川（志木市）へ至る全長約 24 km の水路である。 |
