西28-5 下立川

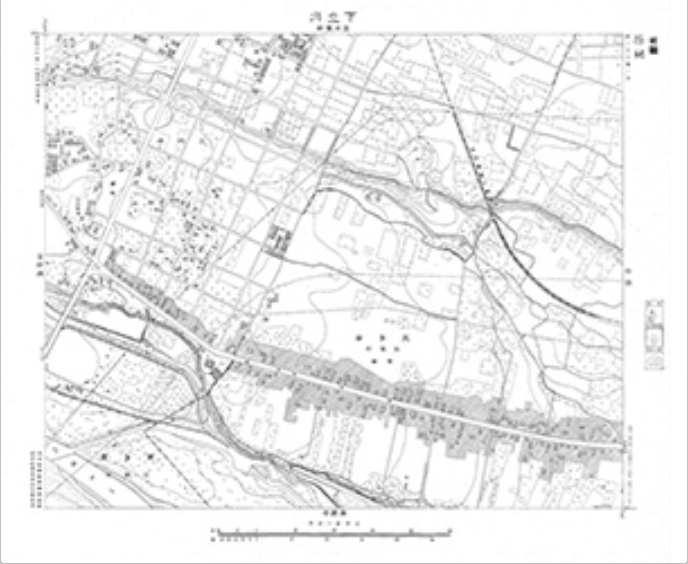

西28-5 下立川（印刷図）

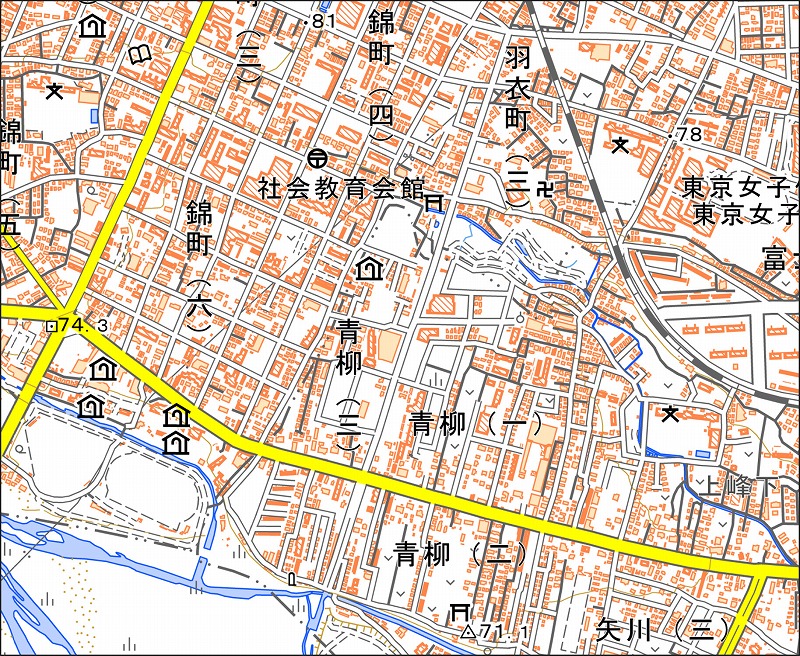

「西28-5 下立川」と同じ範囲の現在の地図
| 属性 | 内容 |
|---|---|
| 図番・図名 | 西28-5 下立川（しもたちかわ） |
| 測量・測図年 | 昭和18年1月 |
| 地図の種類 | 原図、印刷図 |
| 地図の区分（描図法） | 詳細原寸図 |
| 地図に含まれる現在の行政名・町名 | 立川市錦町・羽衣町、日野市日野、国立市青柳・富士見台・矢川 |
| 地図に表示されている注記 |
行政名：北多摩、立川市、日野町、南多摩、谷保村 町名･集落名：青柳、錦町 官公庁･研究所名：繭検定所 鉄道名：南武鉄道川崎線 道路名：甲州街道 河川･池沼･上水名：多摩川、根川 その他の地名：材料置場 |
| 豆知識 |
①地図全体の特徴 ・縮尺は1/3,000、等高線は1m間隔で描かれている。図郭外に貼り込まれた測量年・縮尺バーなど4か所の整飾を除けば、地図面は細密で統一感のある線描で構成されている。 ・「東京西部」の原図群の中でもとりわけ完成度が高く、本サイトではその精度を踏まえて「詳細原寸図」としている。 ②地図に描かれた内容から読み取れること ・図は現在の立川市と国立市にほぼ二分され、左下隅には日野市がわずかに含まれている。旧市町村の変遷については前述しているため、ここでは触れない。 ・本図には等高線の束が二か所描かれている。図の左上隅から右辺中央にかけての北側の等高線は、立川段丘面と青柳段丘面を区切る段丘崖（府中崖線）であり、左辺中央から下辺中央右寄りにかけての南側の等高線は、青柳段丘面と低地面を区切る段丘崖（青柳崖線）である。比高差は、府中崖線が約6m、青柳崖線が約7mである。 ・図の下部中央で多摩川から取水し、青柳崖線沿いに東へ向かう水路は府中用水で、本図にはその取水口が描かれている。 ・図の左下には「砂礫採取所」を示すスコップの記号が描かれており、この場所で多摩川河川敷の砂利採取が行われていたと考えられる。 ・図の中央やや左上には、「かんこうしょう」と呼ばれるコンクリート製の塀に囲まれた建物と、その右側に白い紙で覆われた部分が描かれている。現時点で確認できる資料がなく、詳細は不明である。 ③その他 ・地図・空中写真閲覧サービス（国土地理院）で印刷図を閲覧できる。 ・参考文献：『多摩地形図』（之潮）ほか ・原図は現在掲載していない |
