西28-6 谷保

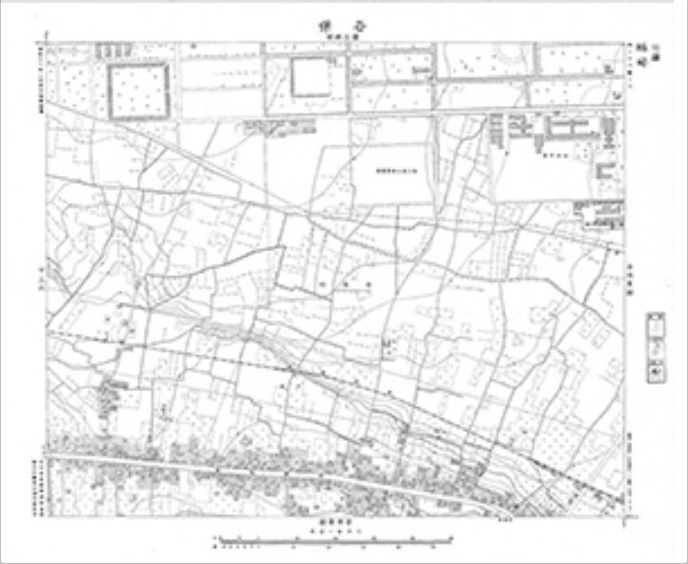

西28-6 谷保（印刷図）

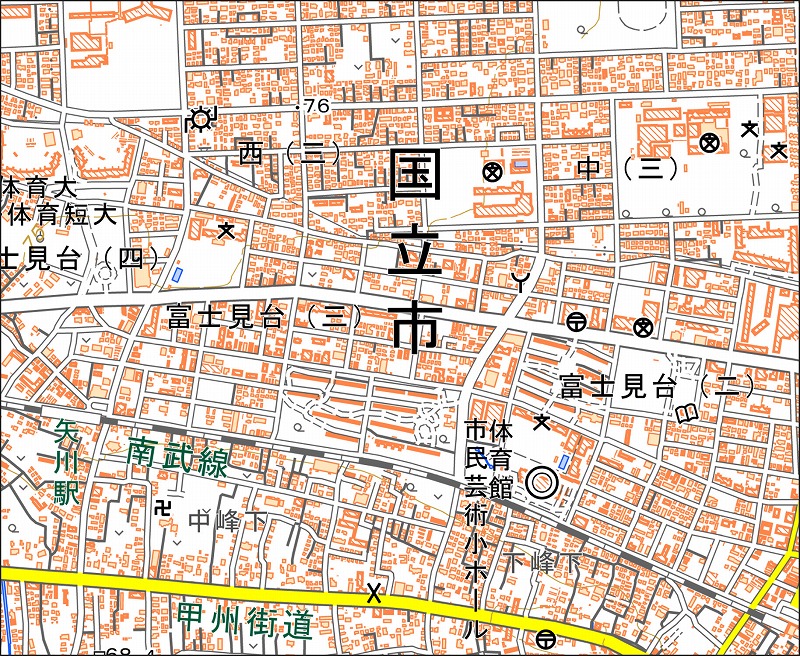

「西28-6 谷保」と同じ範囲の現在の地図
| 属性 | 内容 |
|---|---|
| 図番・図名 | 西28-6 谷保（やほ） |
| 測量・測図年 | 昭和18年2月 |
| 地図の種類 | 原図、印刷図 |
| 地図の区分（描図法） | 詳細原寸図 |
| 地図に含まれる現在の行政名・町名 | 立川市羽衣町、国立市西・仲・富士見台・矢川・谷保 |
| 地図に表示されている注記 |
行政名：谷保村 町名･集落名：谷保 学校･教育･運動施設名：府立第五商業敷地、山水中学 会社･工場名：国立航空機塗料工場 神社･寺院･宗教施設名：永福寺 鉄道名：甲州街道 駅名：やがわ、やほ 道路名：南武鉄道 |
| 豆知識 |
①地図全体の特徴 ・縮尺は1/3,000、等高線は1m間隔で描かれている。図郭外に貼り込まれた測量年・縮尺バーなど4か所の整飾を除けば、地図面は細密で統一感のある線描で構成されている。 ・「東京西部」の原図群の中でもとりわけ完成度が高く、本サイトではその精度を踏まえて「詳細原寸図」としている。 ②地図に描かれた内容から読み取れること ・図の大部分は現在の国立市に相当し、左上隅には立川市の区域がわずかに含まれている。旧谷保村の変遷については前述しているため、ここでは触れない。 ・左辺中央から下辺右へ延びる等高線の束は段丘崖（府中崖線）で、北側が立川段丘面、南側が青柳段丘面にあたり、比高差は約5mである。 ・北側に格子状の道路が描かれている区域は、前述の通り、箱根土地株式会社が学園都市構想のもとで開発した地域である。 ・図の右上に描かれている「山水中学」は現在の桐朋中学校・桐朋高等学校にあたる。その西側には「府立第五商業敷地」と記された土地があるが、現在の都立第五商業高等学校の所在地である。1944（昭和19）年にこの地へ移転したため、1年前に作成された本図には建物が描かれていない。 ③その他 ・地図・空中写真閲覧サービス（国土地理院）で印刷図を閲覧できる。 ・参考文献：『多摩地形図』（之潮）ほか ・原図は現在掲載していない |
