西3-4 下保谷

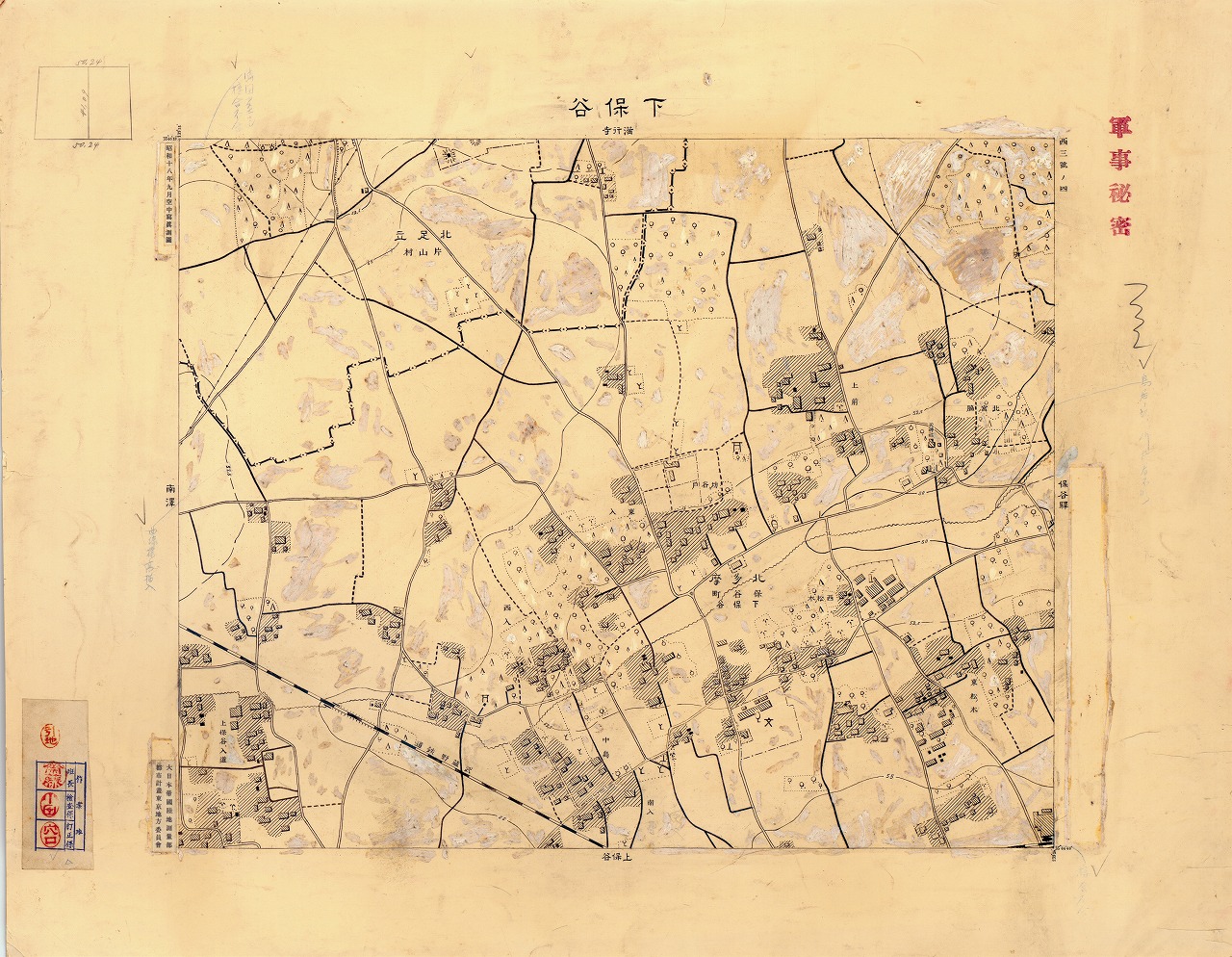

西3-4 下保谷（原図）

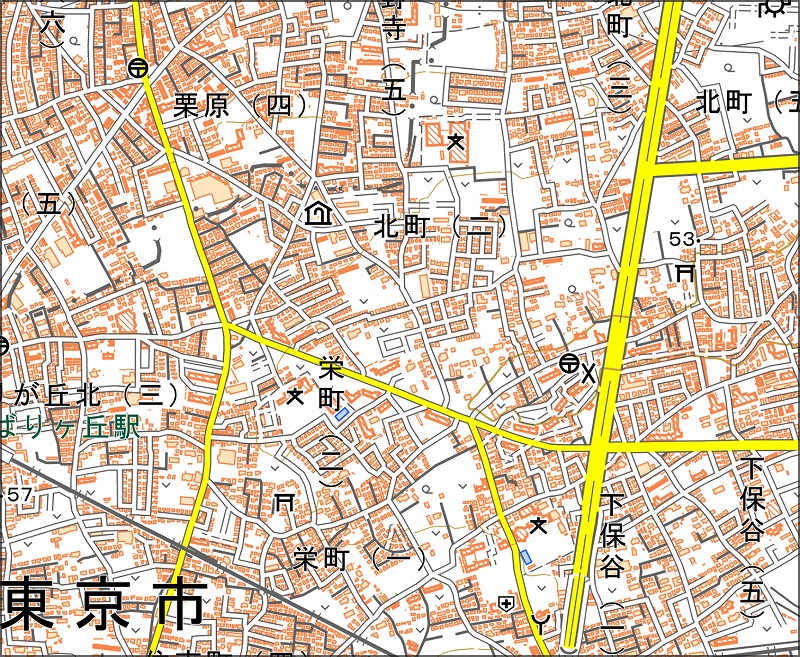

「西3-4 下保谷」と同じ範囲の現在の地図
| 属性 | 内容 |
|---|---|
| 図番・図名 | 西3-4 下保谷（しもほうや） |
| 測量・測図年 | 昭和18年9月 |
| 地図の種類 | 原図、印刷図 |
| 地図の区分（描図法） | 縮小図 |
| 地図に含まれる現在の行政名・町名 | 新座市栗原・野寺、西東京市北町・栄町・下保谷・住吉町・ひばりが丘北 |
| 地図に表示されている注記 |
行政名：片山村、北足立、北多摩、保谷町 町名･集落名：入道、上前、上保谷、北宮ノ脇、下保谷、中島、西入、西松ノ木、東入、東松ノ木、坊ヶ谷戸、南入 神社･寺院･宗教施設名：天神社 鉄道名：武蔵野鉄道 |
| 豆知識 |
①地図全体の特徴 ・縮尺1/4,000で作成された縮小図で、左上には印刷図に仕立てる際の図郭の引き伸ばし寸法が記されている。 ・等高線は5m間隔で描かれており、主要な地名や地物の注記が書き込まれている。 ②地図に描かれた内容から読み取れること ・図の左上は埼玉県新座市に相当し、それ以外の範囲は西東京市である。旧町村の変遷については前述しているため、ここでは触れない。 ・図の下部には、西から東へ流れる細い河川が描かれている。これは白子川へ合流する支流で、現在は暗渠化されているため地表では確認できないが、地理院地図ではこの河川が台地面を浅く侵食して形成した谷地形を読み取ることができる。 ・図の右下にある「文」の記号は、現在の西東京市立保谷第一小学校にあたる。 ・左下に通る「武蔵野鉄道」は、現在の西武池袋線である。 ③その他 ・地図・空中写真閲覧サービス（国土地理院）で印刷図を閲覧できる。 ・参考文献：『多摩地形図』（之潮）ほか |
