西36-3 赤堀

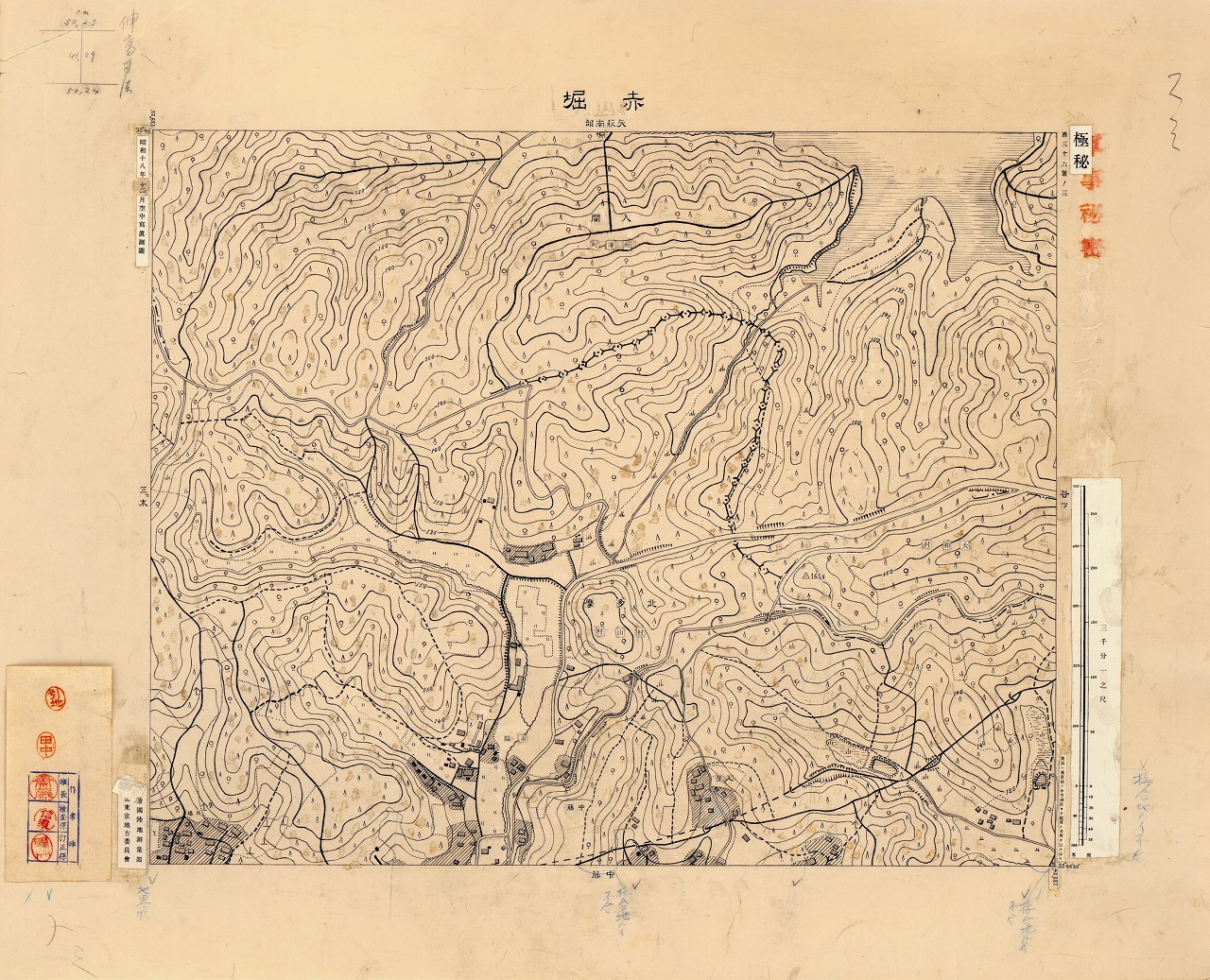

西36-3 赤堀（原図）

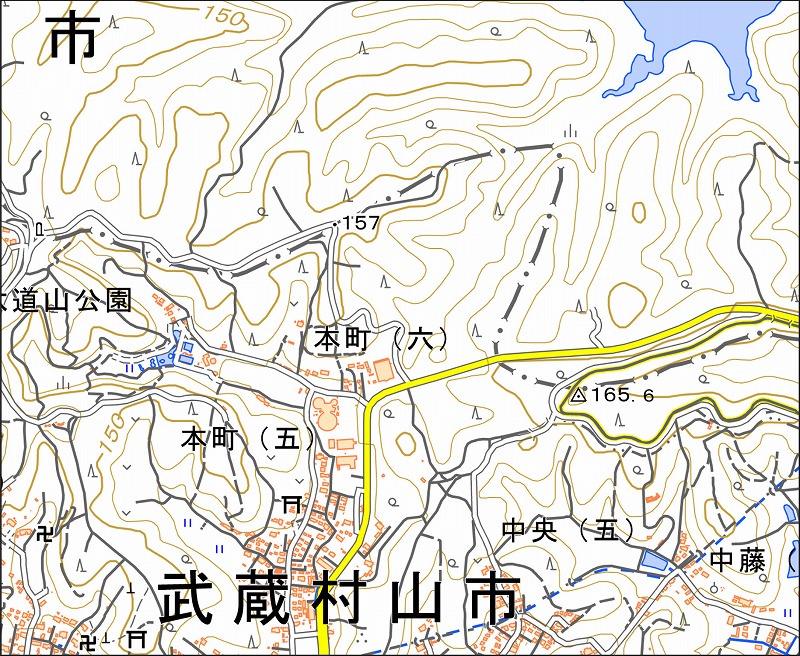

「西36-3 赤堀」と同じ範囲の現在の地図
| 属性 | 内容 |
|---|---|
| 図番・図名 | 西36-3 赤堀（あかほり） |
| 測量・測図年 | 昭和18年12月 |
| 地図の種類 | 原図、印刷図 |
| 地図の区分（描図法） | 縮小図 |
| 地図に含まれる現在の行政名・町名 | 所沢市勝楽寺・上山口、東大和市多摩湖・芋窪、武蔵村山市本町・中藤・中央・三ツ木 |
| 地図に表示されている注記 |
行政名：入間、北多摩、所沢町、村山村、大和村 町名･集落名：赤堀、入リ、中藤、馬場 |
| 豆知識 |

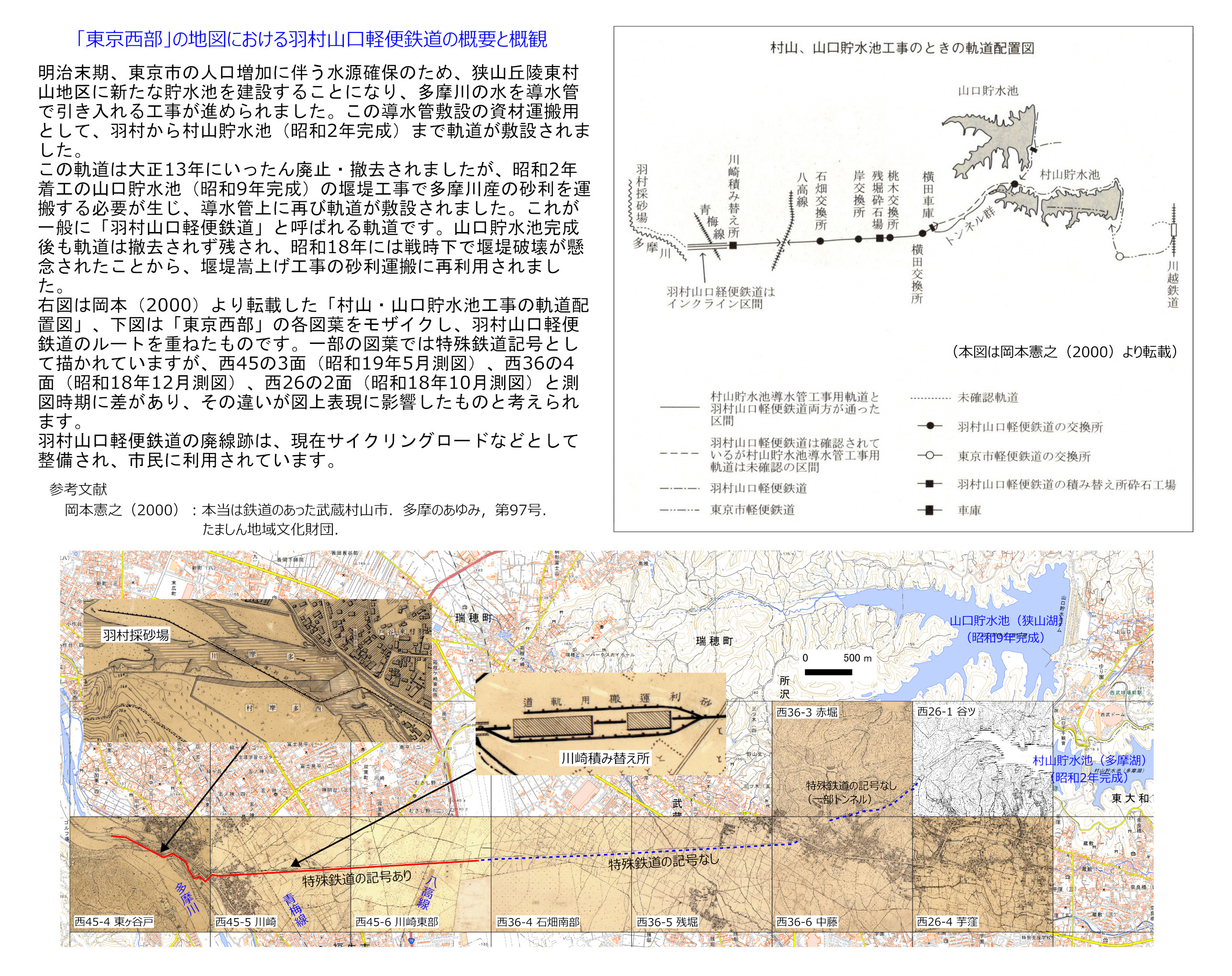

①地図全体の特徴 ・縮尺1/4,000で作成された縮小図で、左上には印刷図に仕立てる際の図郭の引き伸ばし寸法が記されている。 ・等高線は5m間隔で描かれており、主要な地名や地物の注記は貼り込みで示されている。 ・原図の図郭外右上には朱色で『軍事秘密』の押印があり、その左に印刷図に見られる『極秘』の文字が記された紙が貼られている。 ②地図に描かれた内容から読み取れること ・図は現在の所沢市と武蔵村山市にほぼ二分され、右中央に東大和市の区域がわずかに含まれる。図に記されている「大和村」は、1954（昭和29）年に大和町となり、1970（昭和45）年の市制施行により東大和市となった。他の旧町村の変遷については前述しているため、ここでは触れない。 ・図の大部分は狭山丘陵である。右上隅の水部は、東京の人口増加に対応した水源確保のため1934（昭和9）年に完成した山口貯水池（狭山湖）である。右下の丘陵地内の谷底平野には池と湿地帯が描かれており、池は形を変えながらも現在まで残っている。 ・図の下辺中央から北東方向へ延びる太い線の道路は、山口貯水池（昭和9年完成）の堰堤工事で使用する多摩川の砂利を運搬する目的で敷設された「羽村山口軽便鉄道」の軌道跡である。図には4か所のトンネルが描かれ、西側から横田トンネル（一号隧道）、赤堀トンネル（二号隧道）、御岳トンネル（三号隧道）、赤坂トンネル（四号隧道）と称される。これらの下には、多摩川の水を貯水池へ導く導水管が敷設されている。羽村山口軽便鉄道の概要と概観については、こちらを参照されたい。 ③その他 ・地図・空中写真閲覧サービス（国土地理院）で印刷図を閲覧できる。 ・参考文献：『多摩地形図』（之潮）ほか |
