西36-4 石畑南部

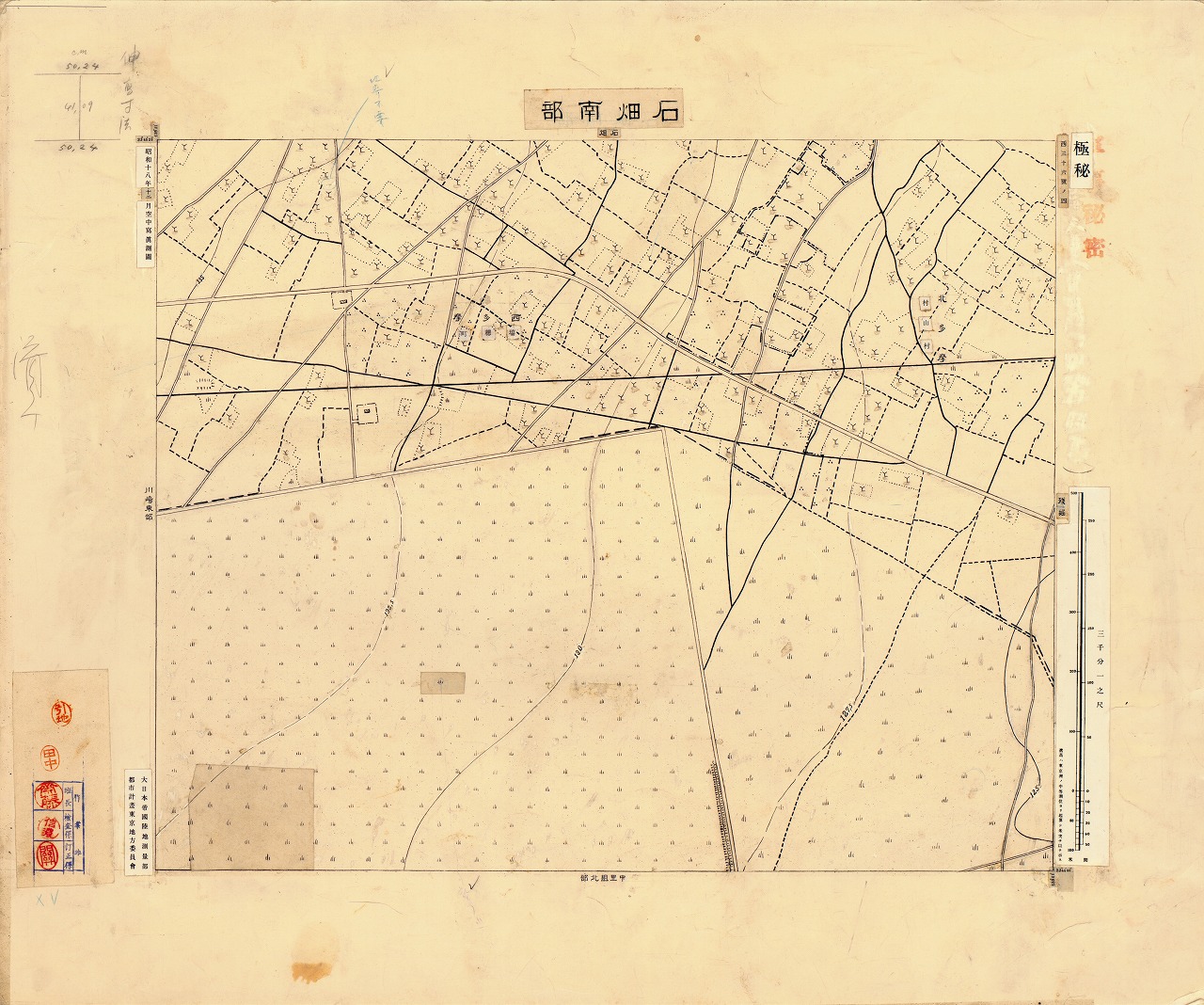

西36-4 石畑南部（原図）

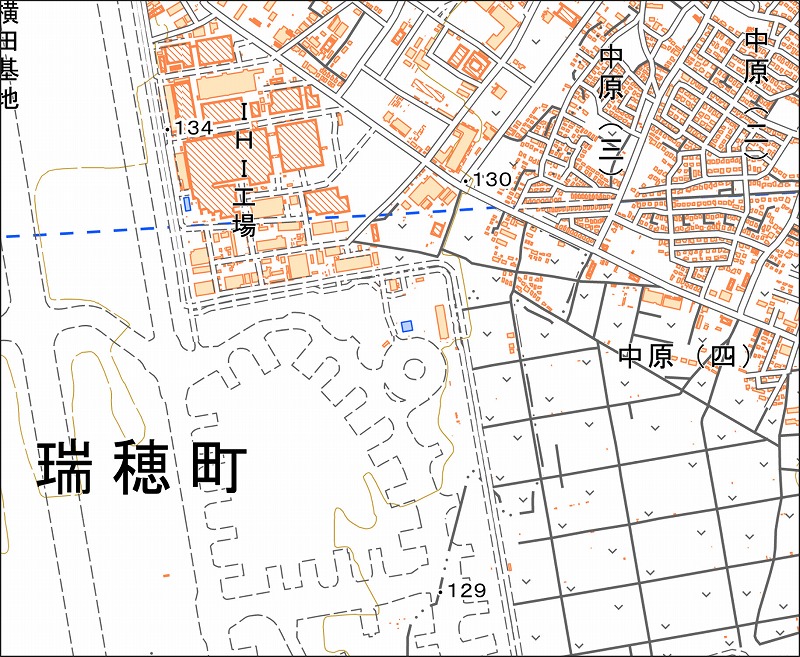

「西36-4 石畑南部」と同じ範囲の現在の地図
| 属性 | 内容 |
|---|---|
| 図番・図名 | 西36-4 石畑南部（いしはたなんぶ） |
| 測量・測図年 | 昭和18年12月 |
| 地図の種類 | 原図、印刷図 |
| 地図の区分（描図法） | 縮小図 |
| 地図に含まれる現在の行政名・町名 | 福生市（横田基地）、武蔵村山市中原、瑞穂町殿ケ谷・武蔵 |
| 地図に表示されている注記 | 行政名：北多摩、西多摩、瑞穂町、村山村 |
| 豆知識 |
①地図全体の特徴 ・縮尺1/4,000で作成された縮小図で、左上には印刷図に仕立てる際の図郭の引き伸ばし寸法が記されている。 ・等高線は5m間隔で描かれており、主要な地名や地物の注記は貼り込みで示されている。 ・原図の図郭外右上には朱色で『軍事秘密』の押印があり、その左に印刷図に見られる『極秘』の文字が記された紙が貼られている。 ②地図に描かれた内容から読み取れること ・図の左から約3分の2は現在の瑞穂町、残りは武蔵村山市の区域である。また、下辺左には福生市がわずかに見える。旧町村の変遷については前述しているため、ここでは触れない。 ・図の左下に描かれた荒地記号の区域は、1940（昭和15）に開設された「陸軍飛行実験部飛行場（陸軍多摩飛行場）」である。この区域には建物は描かれていないが、原図では2か所に紙が貼られ、その上から荒地記号が描かれている。そのうち1か所には図郭外へ向けて線が引かれ、「記号（荒地記号）」と指示されている。おそらく、『昭和17年式図式（1万分1・2万5千分1）』にある「国際飛行場」の記号が地物遮蔽により見えなくなり、荒地記号へ改描されたものと考えられる。 ・中央よりやや上に、東西方向へ直線状の太い道路が描かれている。これは、山口貯水池（昭和9年完成）の堰堤工事で使用する多摩川の砂利を運搬するために敷設された「羽村山口軽便鉄道」の軌道跡である。羽村山口軽便鉄道については、こちらを参照されたい。 ③その他 ・地図・空中写真閲覧サービス（国土地理院）で印刷図を閲覧できる。 ・参考文献：『多摩地形図』（之潮）ほか |
