西36-7 中里組北部

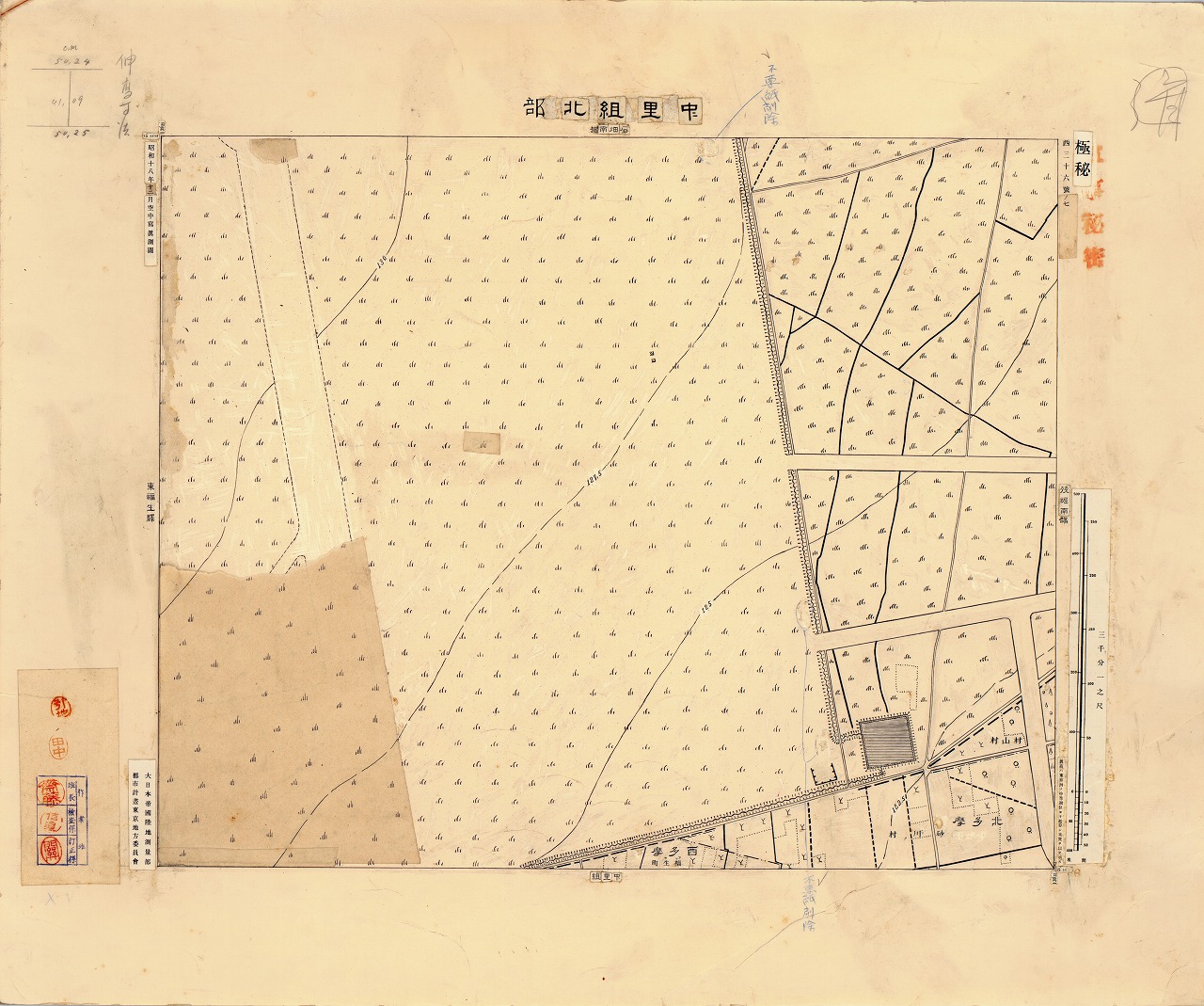

西36-7 中里組北部（原図）

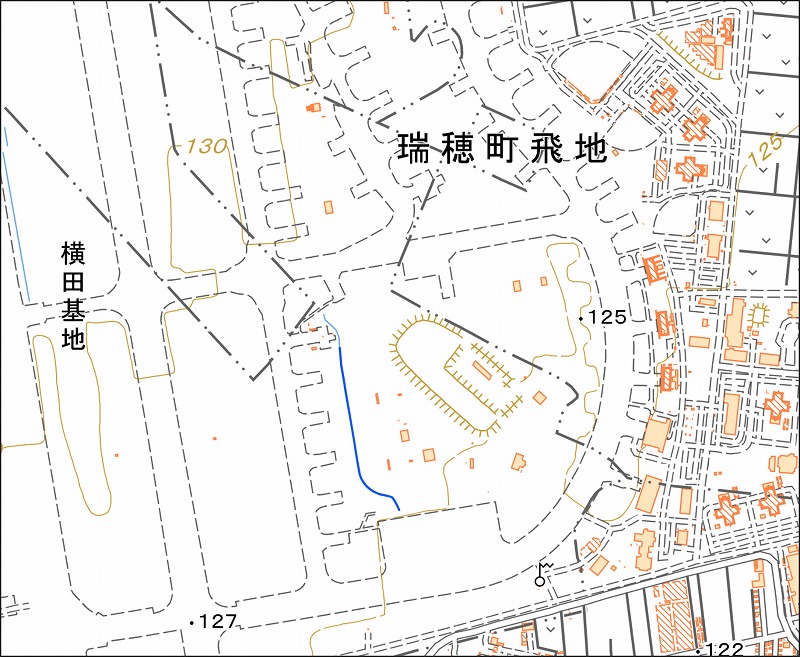

「西36-7 中里組北部」と同じ範囲の現在の地図
| 属性 | 内容 |
|---|---|
| 図番・図名 | 西36-7 中里組北部（なかざとぐみほくぶ） |
| 測量・測図年 | 昭和18年12月 |
| 地図の種類 | 原図、印刷図 |
| 地図の区分（描図法） | 縮小図 |
| 地図に含まれる現在の行政名・町名 | 立川市西砂町、福生市（横田基地）、武蔵村山市残堀、瑞穂町（横田基地） |
| 地図に表示されている注記 | 行政名：北多摩、砂川村、西多摩、福生町、村山村 |
| 豆知識 |
①地図全体の特徴 ・縮尺1/4,000で作成された縮小図で、左上には印刷図に仕立てる際の図郭の引き伸ばし寸法が記されている。 ・等高線は5m間隔で描かれており、主要な地名や地物の注記が書き込まれている。 ・原図の図郭外右上には朱色で『軍事秘密』の押印があり、その左に印刷図に見られる『極秘』の文字が記された紙が貼られている。 ②地図に描かれた内容から読み取れること ・本図に描かれた範囲は、現在の 福生市・立川市・武蔵村山市・瑞穂町に相当する。図に記されている「福生町」は、1970（昭和45）年に市制施行により福生市となった。「砂川村」は、1954（昭和29）年に砂川町となり、1963（昭和38）年に立川市へ編入された。旧村山村の変遷については前述しているため、ここでは触れない。 ・図の左寄り約 3 分の 2 を占める、水路で囲まれた荒地記号の区域は、1940（昭和15）年に開設された陸軍飛行実験部飛行場（陸軍多摩飛行場）にあたる。原図では、左下部に紙片が貼られ、その上に荒地記号が描かれているが、紙片が剥落した部分には滑走路が確認できる。また、この区域の中心に記されていた「国際飛行場」の記号は、地物遮蔽により荒地記号へと改描されている。印刷図を確認すると、地物遮蔽部分の荒地記号の配列が整っておらず、後から描き加えられた部分であることが分かる。 ③その他 ・地図・空中写真閲覧サービス（国土地理院）で印刷図を閲覧できる。 ・参考文献：『多摩地形図』（之潮）ほか |
