西37-5 大神東北部

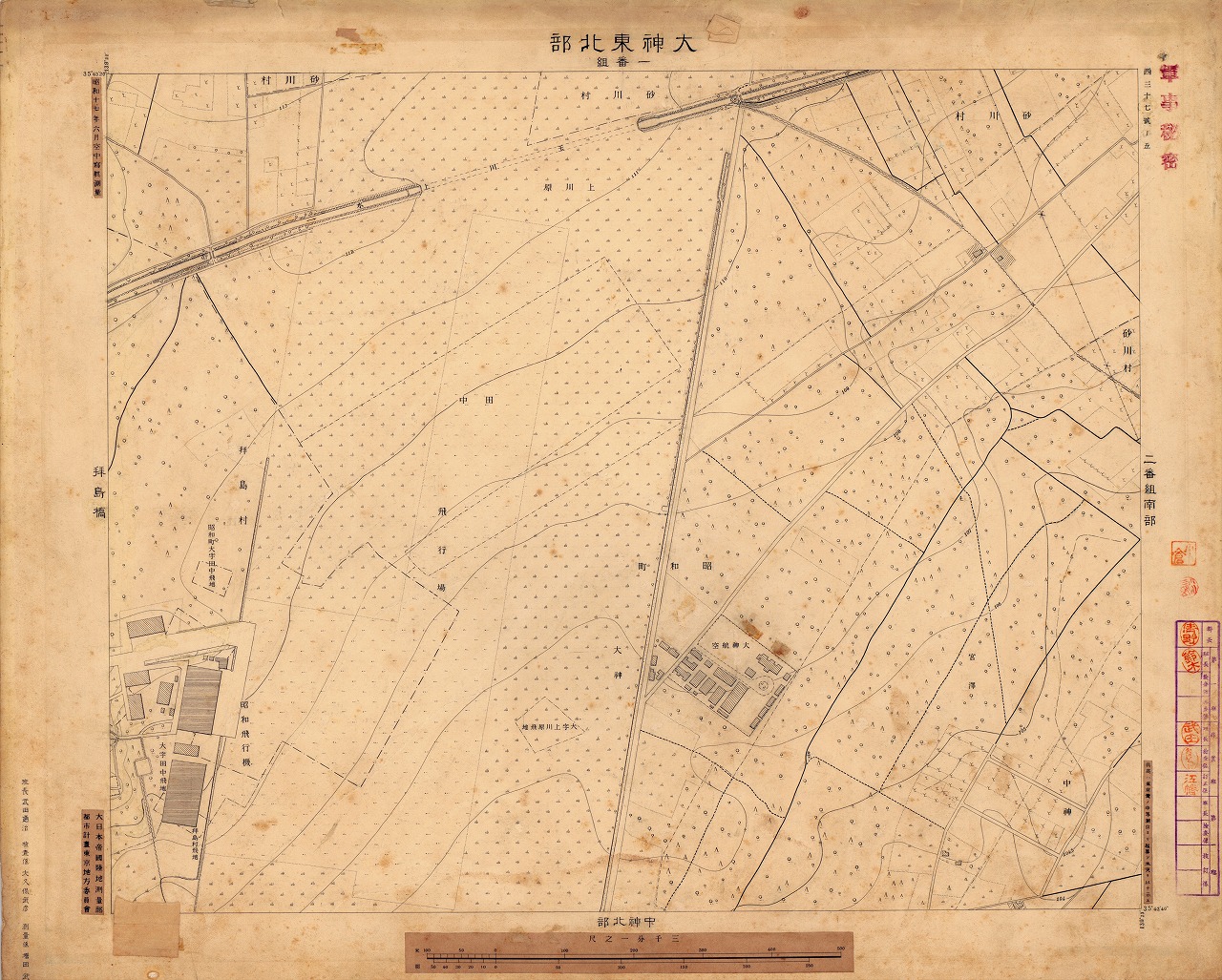

西37-5 大神東北部（原図）

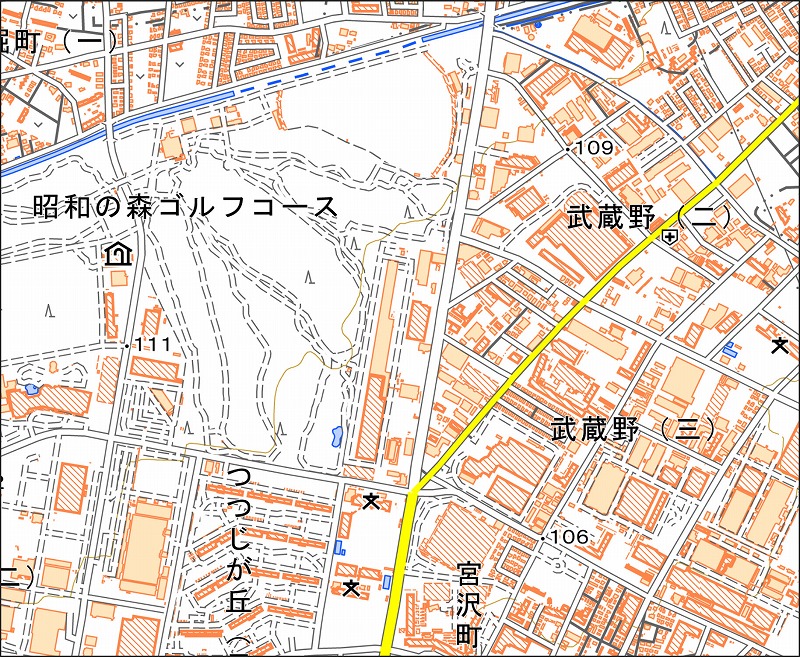

「西37-5 大神東北部」と同じ範囲の現在の地図
| 属性 | 内容 |
|---|---|
| 図番・図名 | 西37-5 大神東北部（おおがみとうほくぶ） |
| 測量・測図年 | 昭和17年6月 |
| 地図の種類 | 原図、印刷図 |
| 地図の区分（描図法） | 詳細原寸図 |
| 地図に含まれる現在の行政名・町名 | 立川市西砂町・一番町、昭島市美堀町・武蔵野・宮沢町・つつじが丘・代官山・中神町 |
| 地図に表示されている注記 |
行政名：昭和町、砂川村、拝島村 町名･集落名：大神、上川原、田中、中神、宮沢 飛地名：大字上川原飛地、大字田中飛地、昭和町大字田中飛地、拝島村飛地 会社･工場名：大神航空、昭和飛行機、飛行場 河川･池沼･上水名：玉川上水 |
| 豆知識 |
①地図全体の特徴 ・「東京西部」の原図群は昭和17年6月に最初の20面が作成され、本図はその中の1面として描かれたものである。 ・縮尺は1/3,000、等高線は1m間隔で描かれている。図郭外に貼り込まれた測量年・縮尺バーなど4か所の整飾を除けば、地図面は細密で統一感のある線描で構成されている。 ・「東京西部」の原図群の中でもとりわけ完成度が高く、本サイトではその精度を踏まえて「詳細原寸図」としている。 ②地図に描かれた内容から読み取れること ・図の大部分が現在の昭島市に相当し、上辺から右辺にかけての一部に立川市の区域が含まれる。旧町村の変遷については前述しているため、ここでは触れない。 ・本図の印刷図では左半分が白紙となっているが、原図には「昭和飛行機」の工場および飛行場が明瞭に描かれている。飛行場部分は、「荒地」記号と地類界、その内部の「芝地」記号に区分されており、芝地記号の区域が滑走路に相当すると考えられる。 ・この飛行場は、図の左辺上から北東方向へ流れる「玉川上水」をまたぐ形で建設されており、上水の一部を暗渠化して飛行場敷地が北側へ拡張されている。 ③その他 ・地図・空中写真閲覧サービス（国土地理院）で印刷図を閲覧できる。 ・参考文献：『多摩地形図』（之潮）ほか |
