西37-4 拝島橋

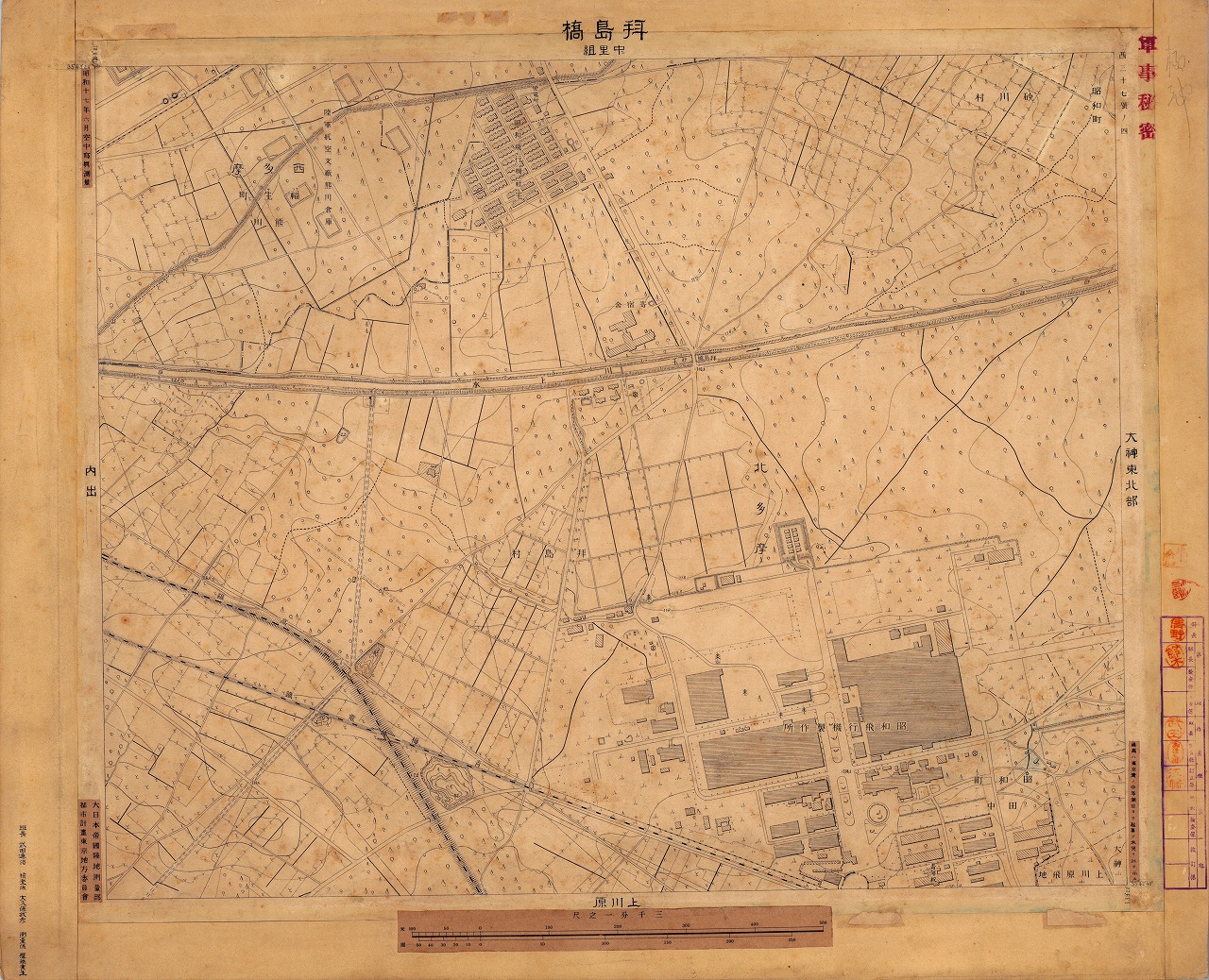

西37-4 拝島橋（原図）

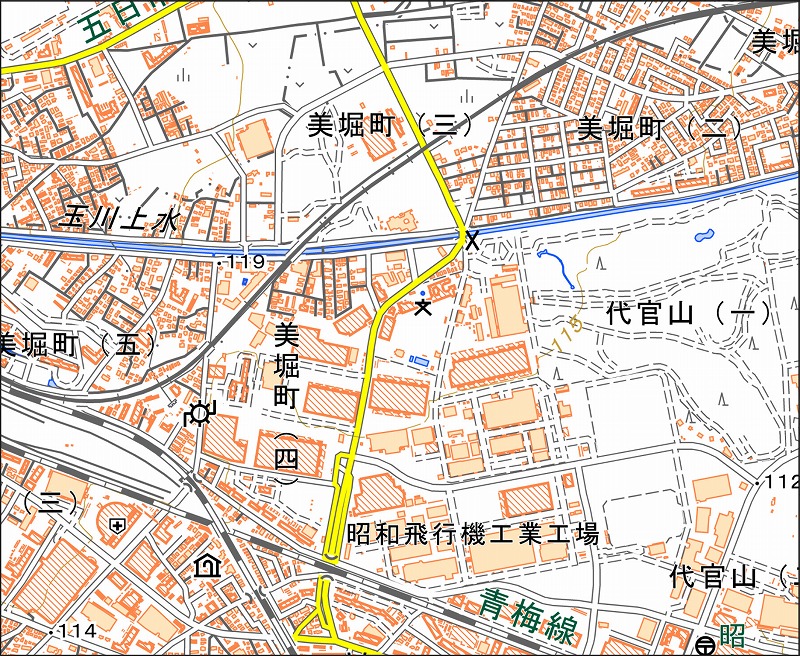

「西37-4 拝島橋」と同じ範囲の現在の地図
| 属性 | 内容 |
|---|---|
| 図番・図名 | 西37-4 拝島橋（はいじまばし） |
| 測量・測図年 | 昭和17年6月 |
| 地図の種類 | 原図、印刷図 |
| 地図の区分（描図法） | 詳細原寸図 |
| 地図に含まれる現在の行政名・町名 | 立川市西砂町、昭島市美堀町・代官山・松原町・緑町、福生市熊川 |
| 地図に表示されている注記 |
行政名：北多摩、昭和町、砂川村、西多摩、拝島村、福生町 町名･集落名：大神、熊川、田中 飛地名：上川原飛地 学校･教育･運動施設名：青年校 会社･工場名：昭和飛行機製作所 建物･住宅名：寄宿舎、昭和飛行機社宅 鉄道名：青梅電鉄、八高線 橋梁名：拝島橋 インフラ施設名：変電所 河川･池沼･上水名：玉川上水 陸軍施設名：陸軍航空支廠熊川倉庫 |
