西45-9 東福生駅

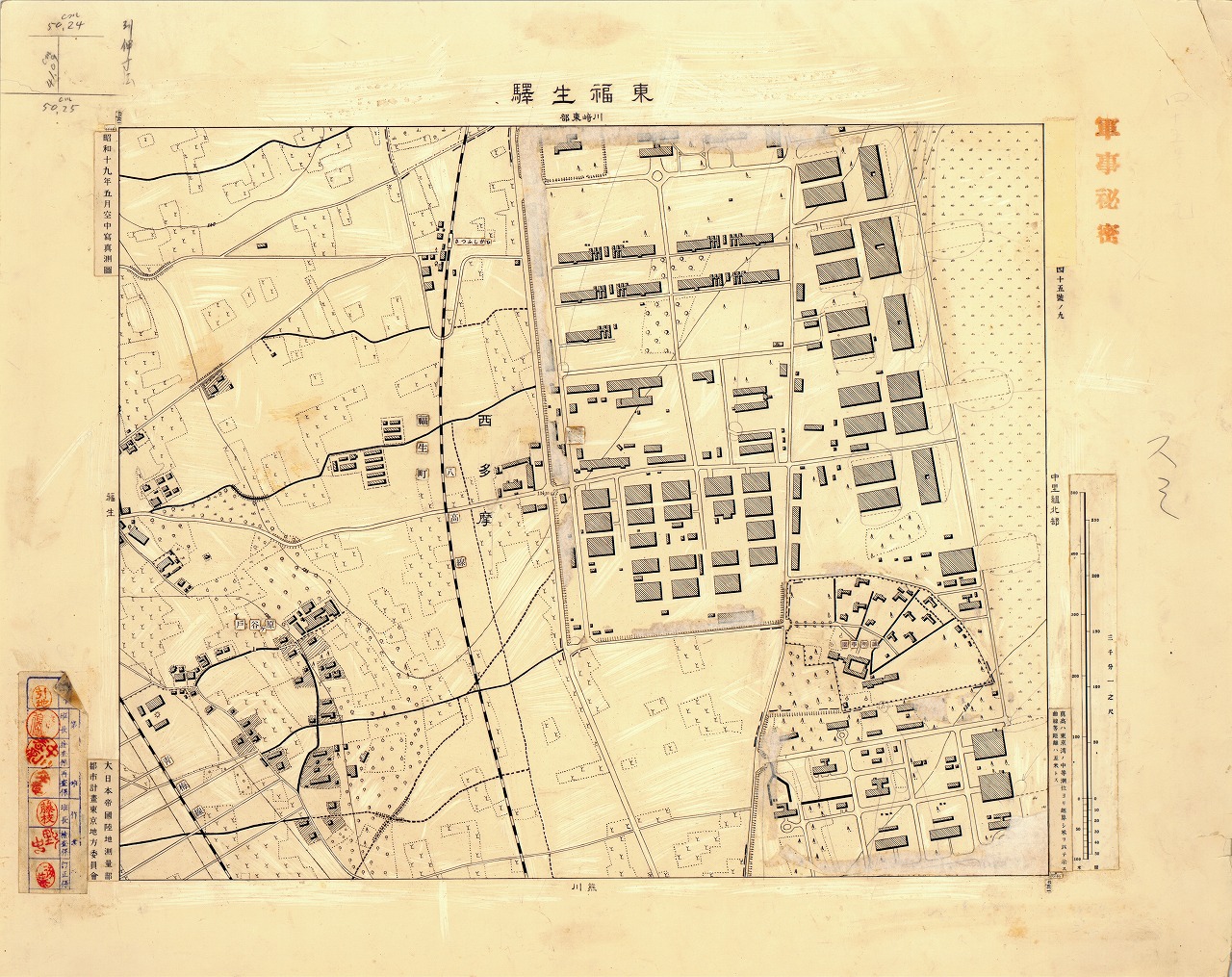

西45-9 東福生駅（原図）

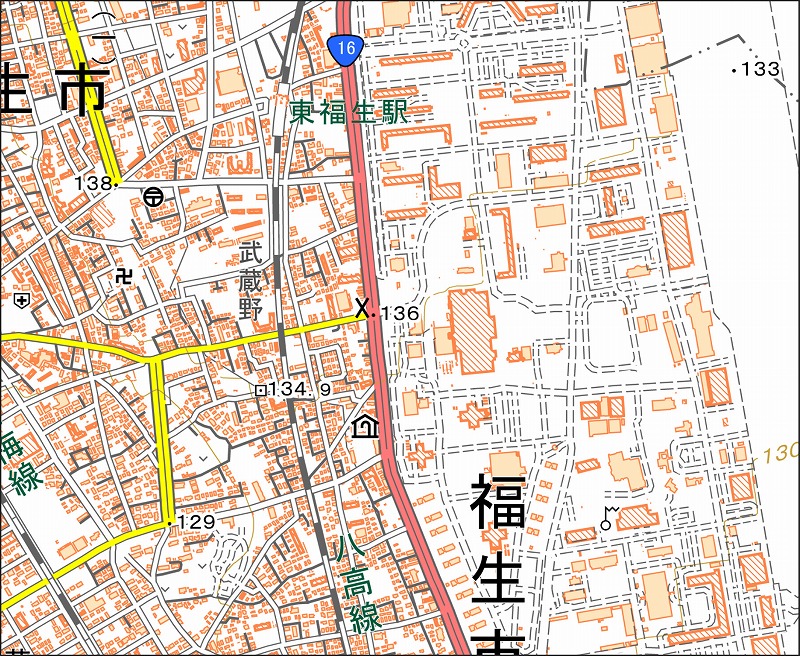

「西45-9 東福生駅」と同じ範囲の現在の地図
| 属性 | 内容 |
|---|---|
| 図番・図名 | 西45-9 東福生駅（ひがしふっさえき） |
| 測量・測図年 | 昭和19年5月 |
| 地図の種類 | 原図、印刷図 |
| 地図の区分（描図法） | 縮小図 |
| 地図に含まれる現在の行政名・町名 | 福生市福生・武蔵野台・志茂、瑞穂町（横田基地） |
| 地図に表示されている注記 |
行政名：西多摩、福生町 町名･集落名：原ヶ谷戸 学校･教育･運動施設名：誠明学園 鉄道名：青梅線、八高線 駅名：ひがしふっさ |
| 豆知識 |
①地図全体の特徴 ・縮尺1/4,000で作成された縮小図で、左上には印刷図に仕立てる際の図郭の引き伸ばし寸法が記されている。 ・等高線は5m間隔で描かれており、主要な地名や地物の注記は貼り込みで示されている。 ②地図に描かれた内容から読み取れること ・図の大部分は現在の福生市に相当し、右上隅には瑞穂町の区域が含まれる。旧福生町の変遷については前述しているため、ここでは触れない。 ・本図の印刷図では右半部が白地となっているが、原図には建物などの地物が描かれており、その上から地物遮蔽の処理が施された痕跡が確認できる。軍事施設であったことは推定できるものの、注記が記されていないため正確な区分ができない。右隣図および下隣図の情報、ならびに既存文献を踏まえ、この区域を「陸軍航空整備学校」として扱う。 ・1940（昭和15）年に多摩陸軍飛行場が建設され、その附属施設として「陸軍航空整備学校」および「陸軍航空審査部」が設置された。陸軍航空整備学校は、航空機の整備・修理・兵器装備の取り扱いに関する教育を行う陸軍の専門学校で、全国に複数の教育隊（分校・分遣隊）が置かれていた。 ③その他 ・地図・空中写真閲覧サービス（国土地理院）で印刷図を閲覧できる。 ・参考文献：『多摩地形図』（之潮）ほか |
