西5-6 牟礼

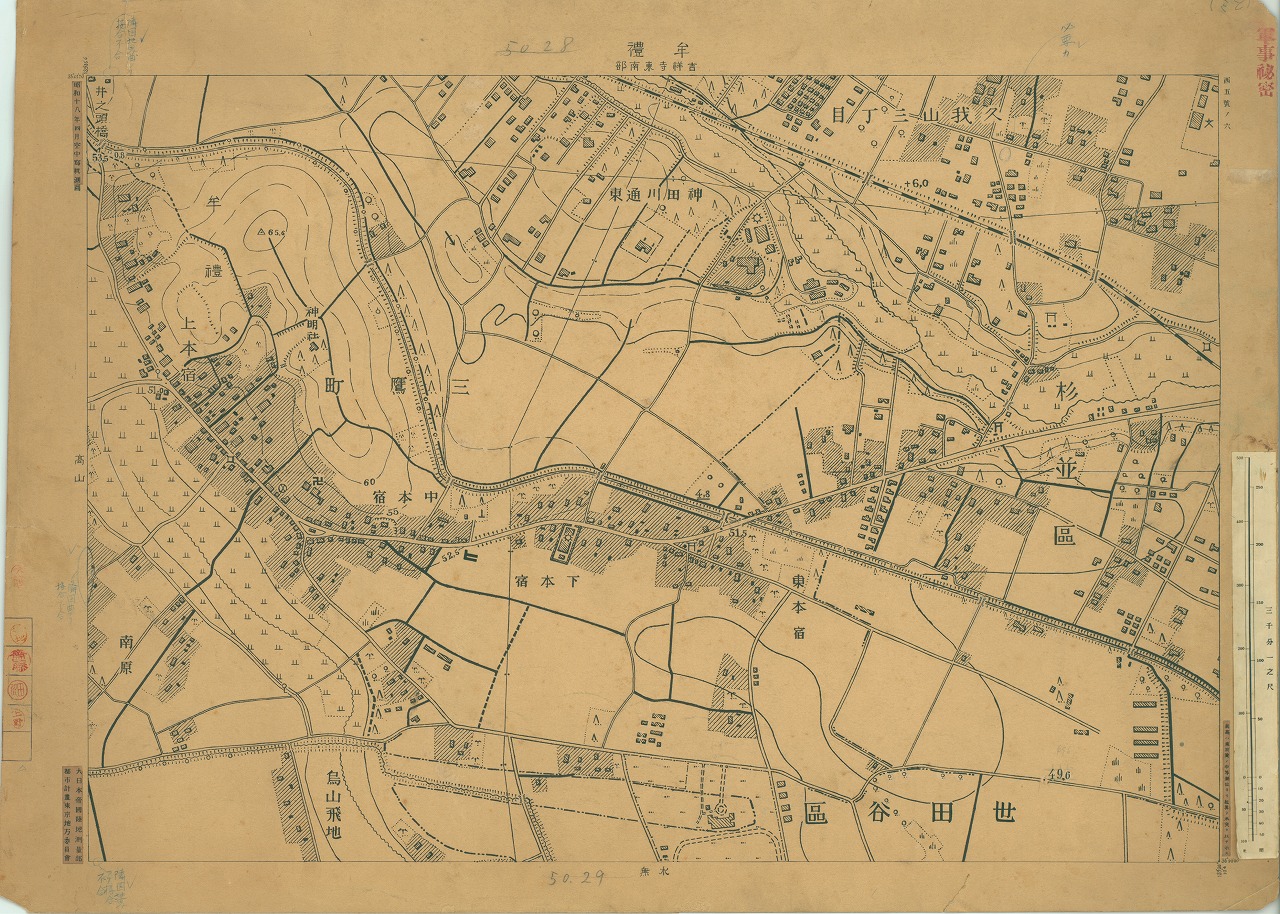

西5-6 牟礼（原図）

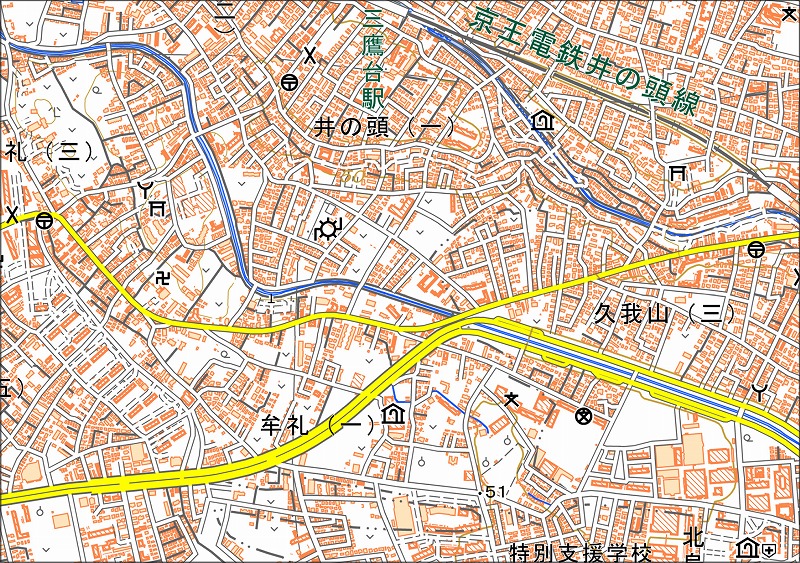

「西5-6 牟礼」と同じ範囲の現在の地図
| 属性 | 内容 |
|---|---|
| 図番・図名 | 西5-6 牟礼（むれ） |
| 測量・測図年 | 昭和18年4月 |
| 地図の種類 | 原図のみ |
| 地図の区分（描図法） | 原寸図 |
| 地図に含まれる現在の行政名・町名 | 世田谷区北烏山、杉並区久我山、三鷹市井の頭・牟礼 |
| 地図に表示されている注記 |
行政名：杉並区、世田谷区、三鷹町 町名･集落名：上本宿、神田川通東、久我山三丁目、下本宿、中本宿、東本宿、南原、牟礼 飛地名：烏山飛地 神社･寺院･宗教施設名：神明社 |
| 豆知識 |
①地図全体の特徴 ・縮尺1/3,000で作成された原寸図で、図郭外の上・下には印刷図の寸法が記されている。 ・等高線は5m間隔で描かれているが、図郭外にある修正指示を除けば、手描きの痕跡がほとんどなく、地図用紙に複写した図のように見える。 ・この図を含む「西5-3吉祥寺東南部」「西5-9 水無」の3面は、いずれも東方向へ10秒（約250m）延伸して描かれている。右下隅の経度表示は「136°36（139度36分）」と記されているが、これは誤記である。 ②地図に描かれた内容から読み取れること ・図は現在の三鷹市と杉並区が東西でほぼ二分され、下部には世田谷区が含まれる。 ・図中央を東西に走る道路は人見街道で、現在の杉並区浜田山から府中市若松町までを結んでいた。街道沿いの宿場的な集落の位置関係を示すものとして、東本宿・下本宿・中本宿・上本宿の地名が記されている。 ・図中に注記はないが、左上隅から右下隅へ東西に流れる河川は玉川上水である。また、玉川上水より北東側を東西に流れる河川は神田川である。 ・図の左上には標高65.6mの三角点が描かれており、等高線が巻いていることから周囲より起伏のある地形であることが分かる。現在はほとんどが住宅地となっているが、一部は牟礼の里公園として整備され、天気の良い日には富士山を望むことができる。 |
