西19-4 関戸

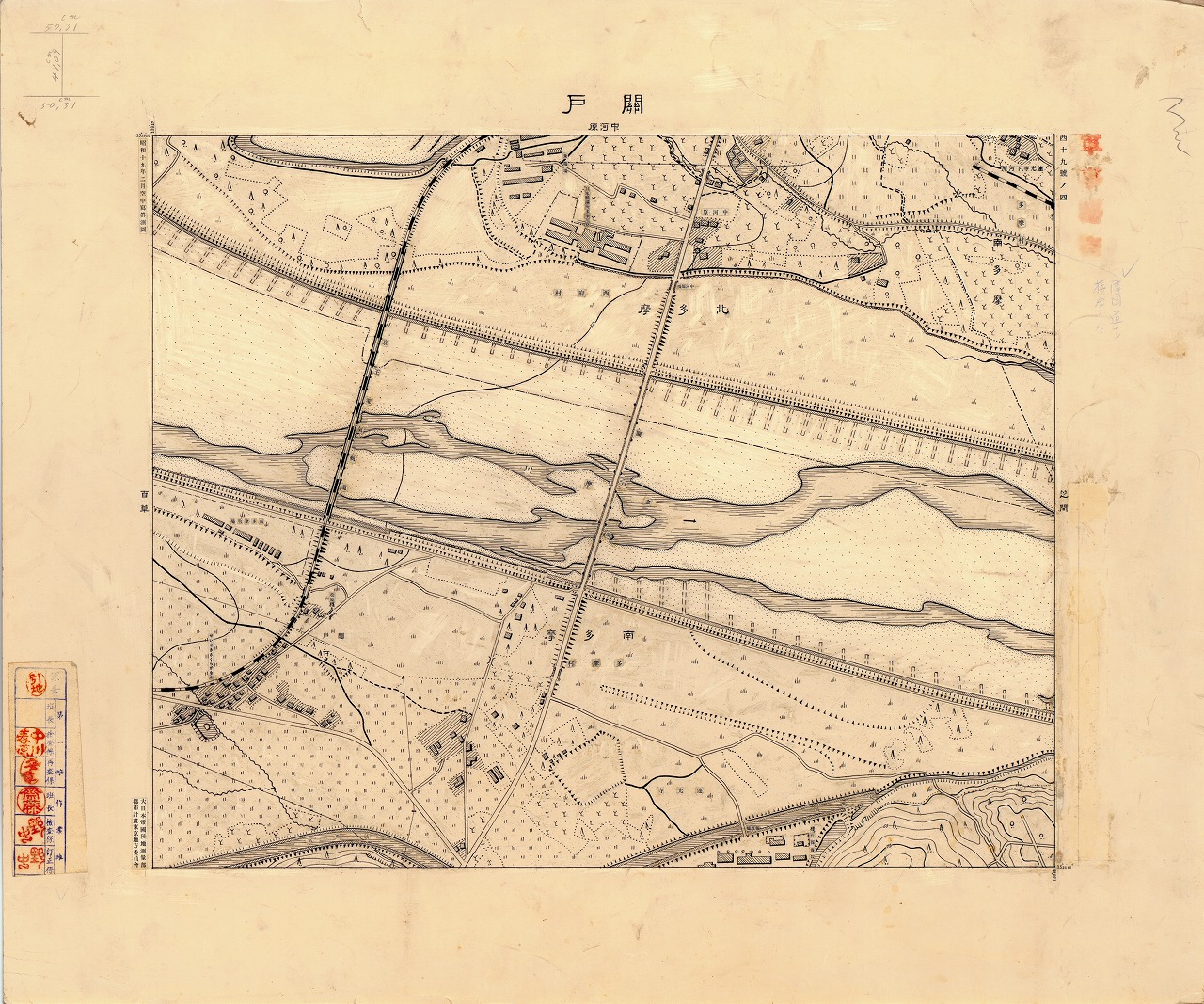

西19-4 関戸（原図）

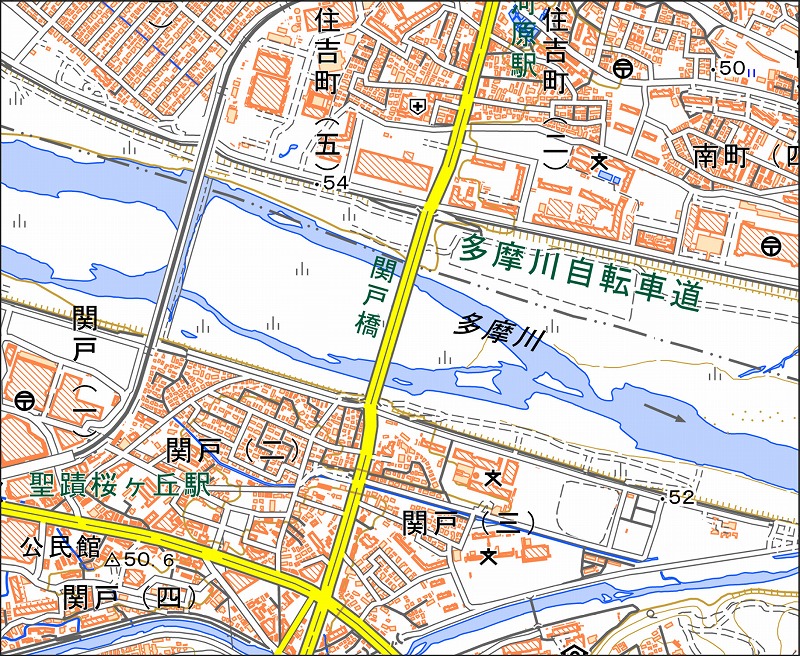

「西19-4 関戸」と同じ範囲の現在の地図
| 属性 | 内容 |
|---|---|
| 図番・図名 | 西19-4 関戸（せきど） |
| 測量・測図年 | 昭和19年2月 |
| 地図の種類 | 原図、印刷図 |
| 地図の区分（描図法） | 縮小図 |
| 地図に含まれる現在の行政名・町名 | 府中市住吉町・南町・四谷、多摩市関戸・連光寺 |
| 地図に表示されている注記 |
行政名：北多摩、多摩村、西府村、南多摩 町名･集落名：関戸、中河原、連光寺、連光寺下河原 建物･住宅名：日本製鋼所多摩川寮 病院･厚生施設名：桜ヶ丘保養院 鉄道名：京王電気軌道 駅名：せいせきさくらがおか 橋梁名：関戸橋、中河原橋、報恩橋、松原橋 河川･池沼･上水名：大栗川、多摩川 その他の地名：南多摩牧場、養鶏場 |
| 豆知識 |
①地図全体の特徴 ・縮尺1/4,000で作成された縮小図で、左上には印刷図に仕立てる際の図郭の引き伸ばし寸法が記されている。 ・等高線は5m間隔で描かれており、主要な地名や地物の注記は、書き込みと貼り込みが混在している。 ②地図に描かれた内容から読み取れること ・図を東西に流れる多摩川を境に、北側が現在の府中市、南側が多摩市に分かれる。 ・中央下に記されている「多摩村」は、1964（昭和39）年に多摩町となり、1971（昭和46）年の市制施行によって多摩市となった。旧西府村の変遷については前述しているため、ここでは触れない。なお、「東京西部」の図には、本来「多磨村」とすべきところを誤って「多摩村」と記載している箇所があり（例：西18-6 新宿山谷）、注意が必要である。 ・本図に描かれている多摩川の治水施設は、図式（地図記号）と照らし合わせることで理解が深まる。両岸の堤防は「土囲・土堤」の記号で示され、多摩川側には「切石混凝・土煉瓦」や「石」による被覆が施されている。また、河岸の浸食を防ぎ流路を安定させるための河川工作物である「水制」が、多摩川側へ多数突き出して描かれている。さらに、図の下部を流れる「大栗川」の両岸にも「切石混凝・土煉瓦」による被覆が施されている様子が読み取れる。 ・図の右上隅に描かれている線路は、下河原貨物線の末端部である。 ③その他 ・地図・空中写真閲覧サービス（国土地理院）で印刷図を閲覧できる。 ・参考文献：『多摩地形図』（之潮）ほか |
