西19-5 芝間

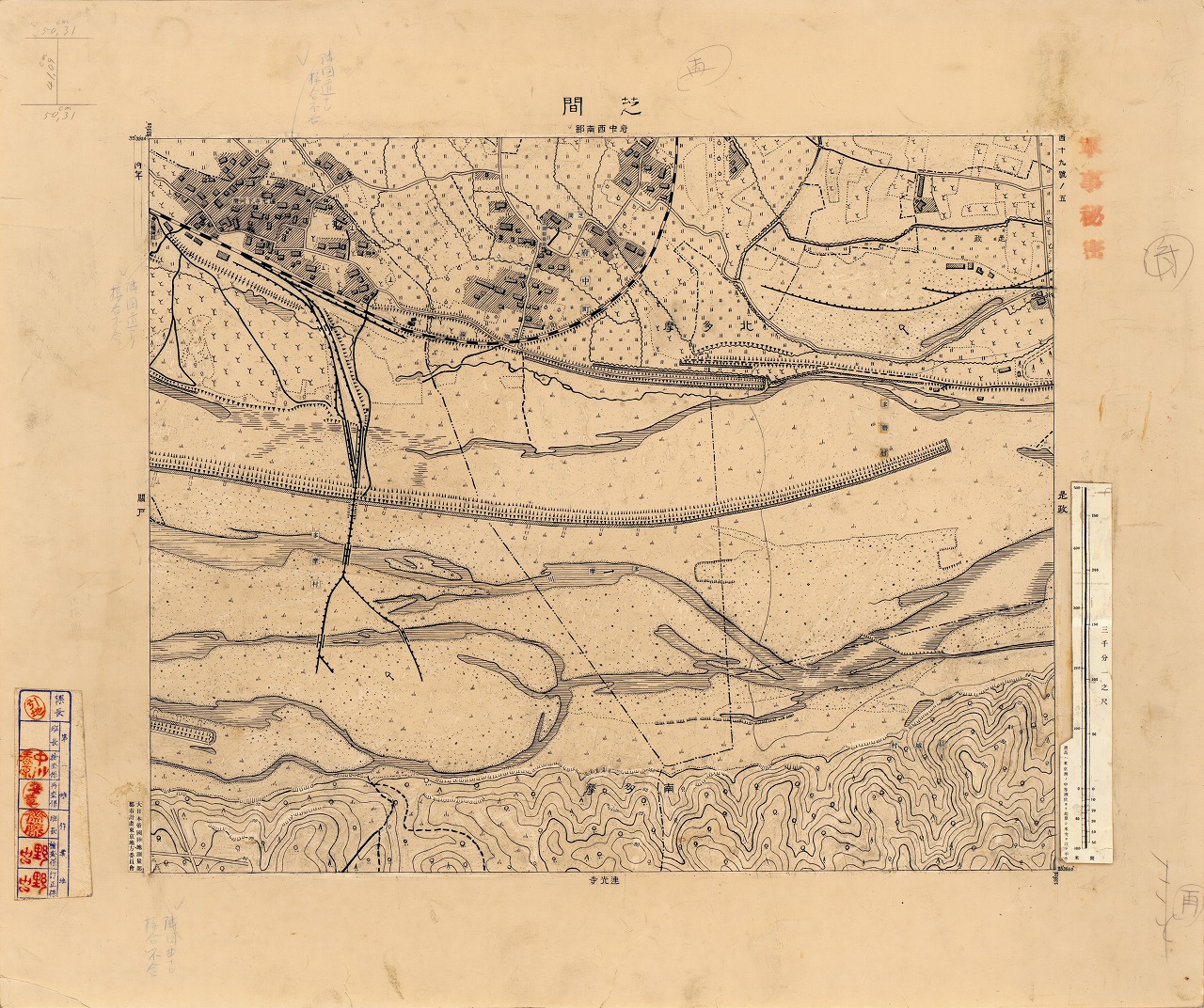

西19-5 芝間（原図）

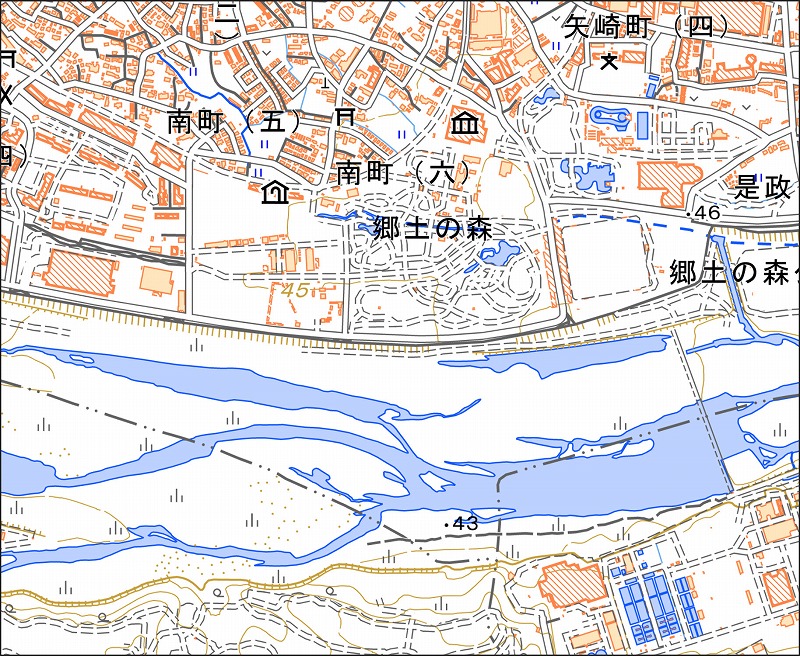

「西19-5 芝間」と同じ範囲の現在の地図
| 属性 | 内容 |
|---|---|
| 図番・図名 | 西19-5 芝間（しばま） |
| 測量・測図年 | 昭和19年2月 |
| 地図の種類 | 原図、印刷図 |
| 地図の区分（描図法） | 縮小図 |
| 地図に含まれる現在の行政名・町名 | 府中市南町・矢崎町・是政、多摩市連光寺、稲城市大丸 |
| 地図に表示されている注記 |
行政名：稲城村、北多摩、多摩村、多磨村、府中町、南多摩 町名･集落名：是政、芝間、連光寺下河原 神社･寺院･宗教施設名：芝間稲荷宮、八幡神社 鉄道名：貨物線 河川･池沼･上水名：多摩川 |
| 豆知識 |
①地図全体の特徴 ・縮尺1/4,000で作成された縮小図で、左上には印刷図に仕立てる際の図郭の引き伸ばし寸法が記されている。 ・等高線は5m間隔で描かれており、主要な地名や地物の注記は、書き込みと貼り込みが混在している。 ②地図に描かれた内容から読み取れること ・図を東西に流れる多摩川を境に、北側が現在の府中市、南側の左半分強が多摩市、右半分弱が稲城市である。ただし、戦前の「多摩村」（現・多摩市）の行政界は多摩川を越えており、現在の府中市南町周辺まで張り出していたことがわかる。 ・図に記されている「稲城村」は、1957（昭和32）年に稲城町となり、1971（昭和46）年の市制施行により稲城市となった。他の旧町村の変遷については前述しているため、ここでは触れない。 ・図の上辺中央から左上隅に描かれている鉄道は「下河原貨物線」である。その周辺の「連光寺下河原」の集落から多摩川の中州に向けて複数の特殊鉄道が延びており、中州には砂礫採取場を示すスコップ記号が描かれている。ここで採取された砂利が、これらの専用線を通じて運搬されていたことが読み取れる。また、右上に描かれた特殊鉄道も、右隣図において南武鉄道へ接続する。 ・本図にも、「西19-4 関戸」で述べた多摩川の治水施設が丁寧に描かれている。堤防や被覆、河岸侵食を防ぐ水制など、当時の河川管理の様子が連続的に確認できる。 ・図の右下には、多摩川の川幅を横断する「堰」の記号が描かれている。この堰の直前から東へ分岐する水路があり、これは「大丸用水」である。同用水については、次図「西19-6 是政」で詳しく説明する。 ③その他 ・地図・空中写真閲覧サービス（国土地理院）で印刷図を閲覧できる。 ・参考文献：『多摩地形図』（之潮）ほか |
