西22-3 北ヶ谷

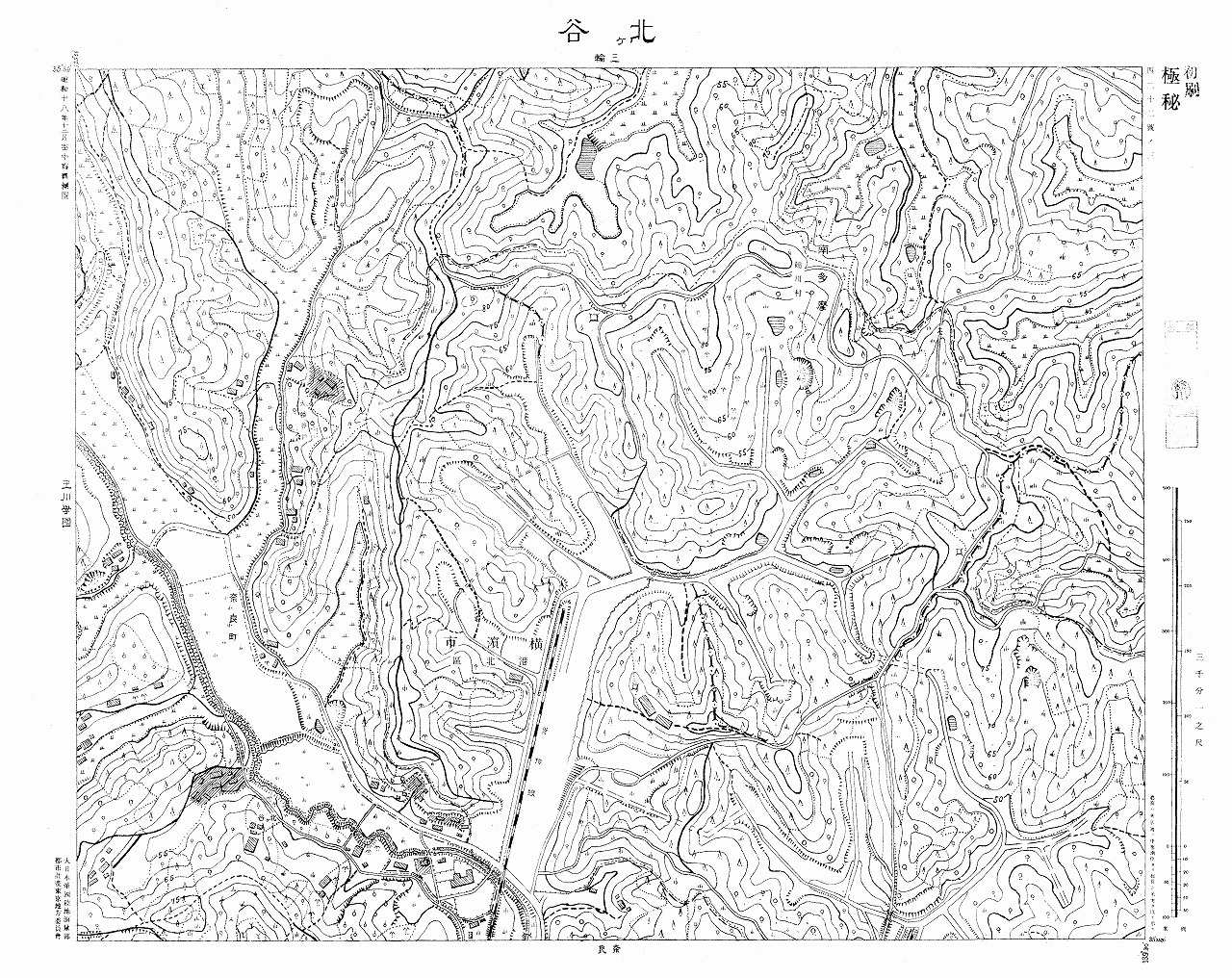

西22-3 北ヶ谷（印刷図）

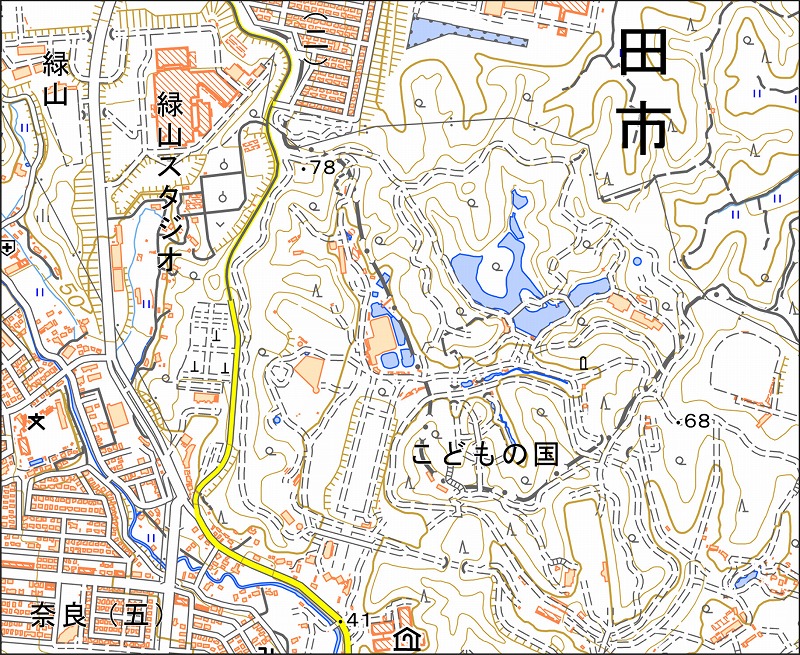

「西22-3 北ヶ谷」と同じ範囲の現在の地図
| 属性 | 内容 |
|---|---|
| 図番・図名 | 西22-3 北ヶ谷（きたがや） |
| 測量・測図年 | 昭和18年12月 |
| 地図の種類 | 印刷図のみ |
| 地図の区分（描図法） | 縮小図 |
| 地図に含まれる現在の行政名・町名 | 町田市三輪緑山・三輪町、横浜市青葉区緑山・奈良町・奈良 |
| 地図に表示されている注記 |
行政名：港北区、鶴川村、南多摩、横浜市 町名･集落名：大幡谷戸、北ヶ谷、奈良町 鉄道名：貨物線 |
| 豆知識 |
①地図全体の特徴 ・本図には原図が現存していないため作成時の縮尺は不明である。しかし、西22の9面はいずれも「昭和18年12月空中写真測図」に基づいており、そのうち4面の原図が「縮尺1/4,000で作成された縮小図」であることが確認されている。地図の絵柄も周囲の図と同等であることから、本図も同様に「縮小図」と整理している。なお、等高線は5m間隔で描かれている。 ②地図に描かれた内容から読み取れること ・本図の範囲は、現在の町田市と横浜市青葉区にまたがっている。旧区村の変遷については前述しているため、ここでは触れない。 ・現在、この地域には町田市と横浜市にまたがる広大な遊び場「子どもの国」が広がっているが、戦前は「陸軍田奈弾薬庫補給廠」として弾薬の製造・保管が行われていた。完成した弾薬は、図の下部に描かれている「貨物線」を通じて、現在の横浜線長津田駅まで運搬されていた。 ・本図では谷部（谷戸）が白地として処理されているが、戦前撮影の空中写真を確認すると、この谷戸に沿って施設が配置されていたことが明瞭に分かる。原図が現存しないため断定はできないものの、他の多くの図と同様、原図には本来の地物が描かれていた可能性が高い。詳しくは、こちらを参照されたい。 ③その他 ・地図・空中写真閲覧サービス（国土地理院）で印刷図を閲覧できる。 ・参考文献：『多摩地形図』（之潮）ほか |
