西28-2 立川東部

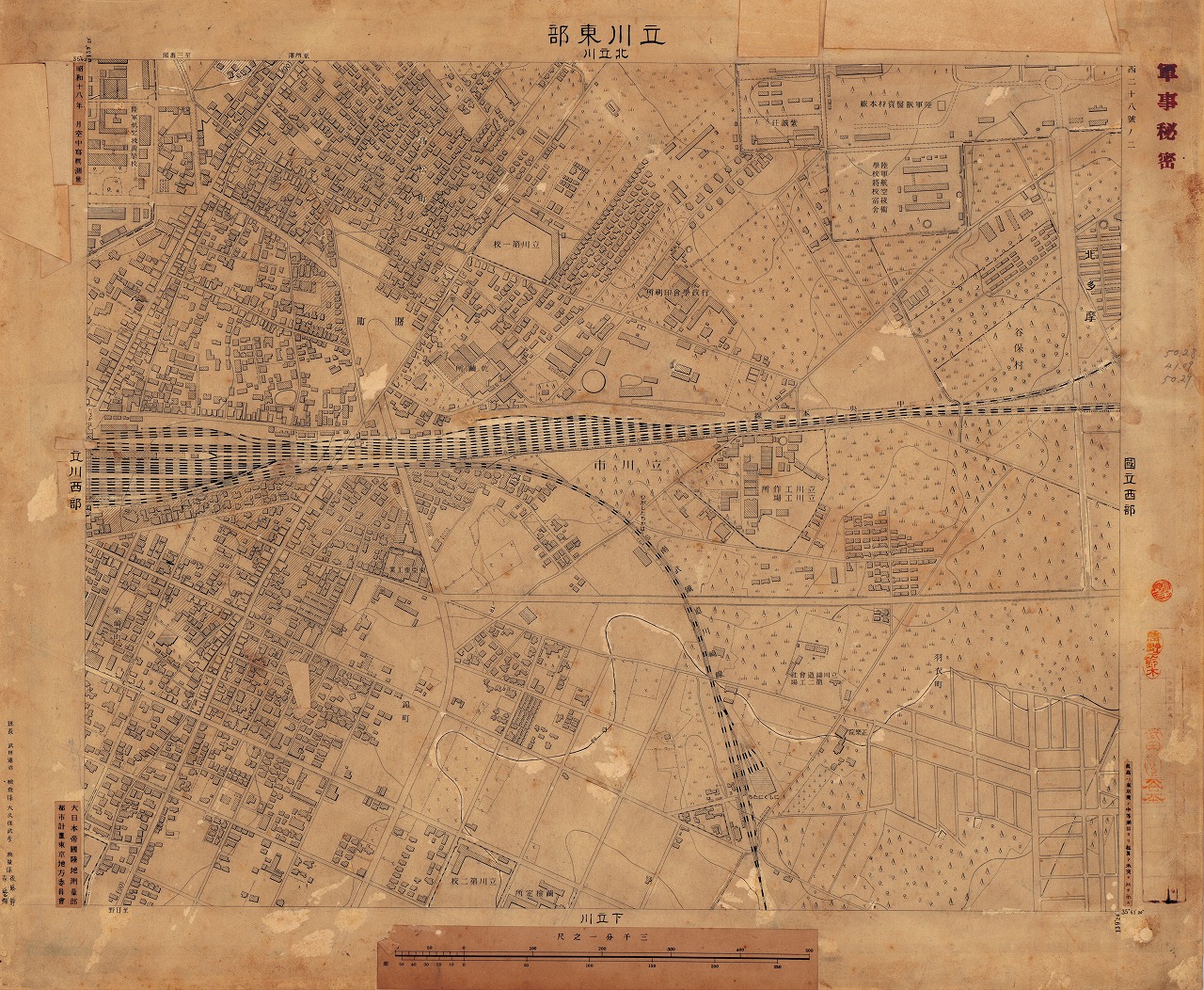

西28-2 立川東部（原図）

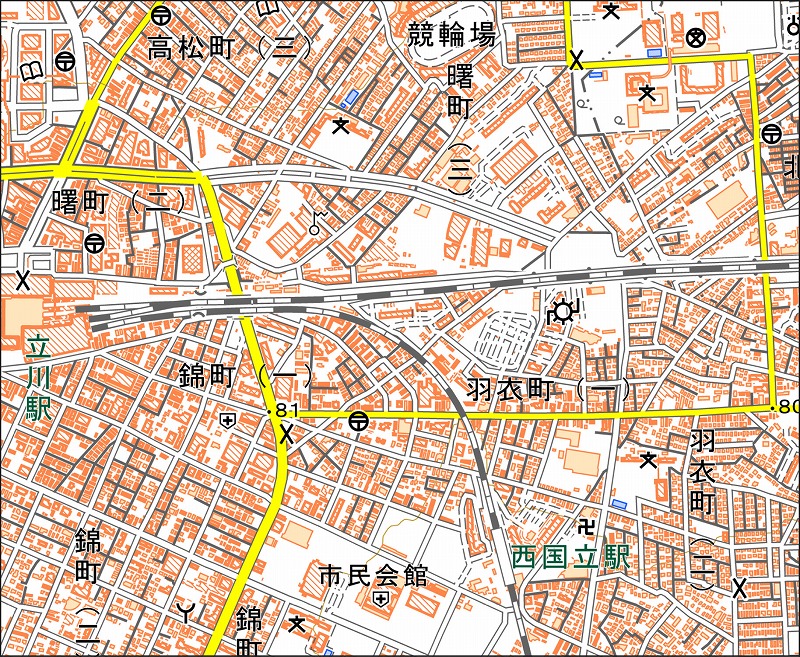

「西28-2 立川東部」と同じ範囲の現在の地図
| 属性 | 内容 |
|---|---|
| 図番・図名 | 西28-2 立川東部（たちかわとうぶ） |
| 測量・測図年 | 昭和18年1月 |
| 地図の種類 | 原図、印刷図 |
| 地図の区分（描図法） | 詳細原寸図 |
| 地図に含まれる現在の行政名・町名 | 立川市曙町・高松町・錦町・羽衣町、国立市北・西 |
| 地図に表示されている注記 |
行政名：北多摩、立川市、谷保村 町名･集落名名：曙町、柴崎町、高松町、錦町、羽衣町 官公庁･研究所名：乾繭所、行政学会印刷所、繭検定所 学校･教育･運動施設名：立川第一校、立川第二校 会社･工場名：立川工作所立川工場、立川鋳造会社第二工場、東亞重工業 建物･住宅名：紫誠荘、陸軍航空技術学校将校宿舎 神社･寺院･宗教施設名：正楽院 鉄道名：中央本線、南武鉄道川崎線 駅名：たちかわ、にしくにたち、ひがしたちかわ 陸軍施設名：陸軍航空技術学校、陸軍獣医資材本廠 |
| 豆知識 |
①地図全体の特徴 ・縮尺は1/3,000、等高線は1m間隔で描かれている。図郭外に貼り込まれた測量年・縮尺バーなど4か所の整飾を除けば、地図面は細密で統一感のある線描で構成されている。ただし、原図には測量年月の「一」の数字が記されておらず、印刷図を作成する段階で書き加えられた可能性がある。 ・「東京西部」の原図群の中でもとりわけ完成度が高く、本サイトではその精度を踏まえて「詳細原寸図」としている。 ②地図に描かれた内容から読み取れること ・図の大部分は現在の立川市に相当し、右上には国立市の範囲が含まれる。右上に記されている「谷保村」は、1951（昭和26）年に国立町となり、1967（昭和42）年の市制施行によって国立市となった。「立川市」の変遷については前述しているため、ここでは触れない。 ・本図は、原図と印刷図を比較することで、原図のどの地物が遮蔽されたかが分かる点が特徴的である。中央本線の北側と南側の印刷図の空白は鉄道の引込線などのインフラ施設、左上隅の空白は「陸軍航空技術学校」、右上隅の空白は「陸軍獣医資材本廠」と陸軍関係者の宿舎・寮（「陸軍航空技術学校将校宿舎」「紫誠荘」）、中央右の空白は「立川工作所立川工場」「立川鋳造会社第二工場」といった軍需工場が、それぞれ地物遮蔽によって空白化されている。また、原図では中央本線よりやや北側に「円」が描かれているが、印刷図ではここも空白となっている。戦前の空中写真では円柱状の建築物のように見えるが、詳細は不明である。 ・図の左上に描かれている「立川第一校」は現在の立川市立第二小学校、左下に描かれている「立川第二校」は現在の立川市立第三小学校にあたる。 ③その他 ・地図・空中写真閲覧サービス（国土地理院）で印刷図を閲覧できる。 ・参考文献：『多摩地形図』（之潮）ほか |
