西36-5 残堀

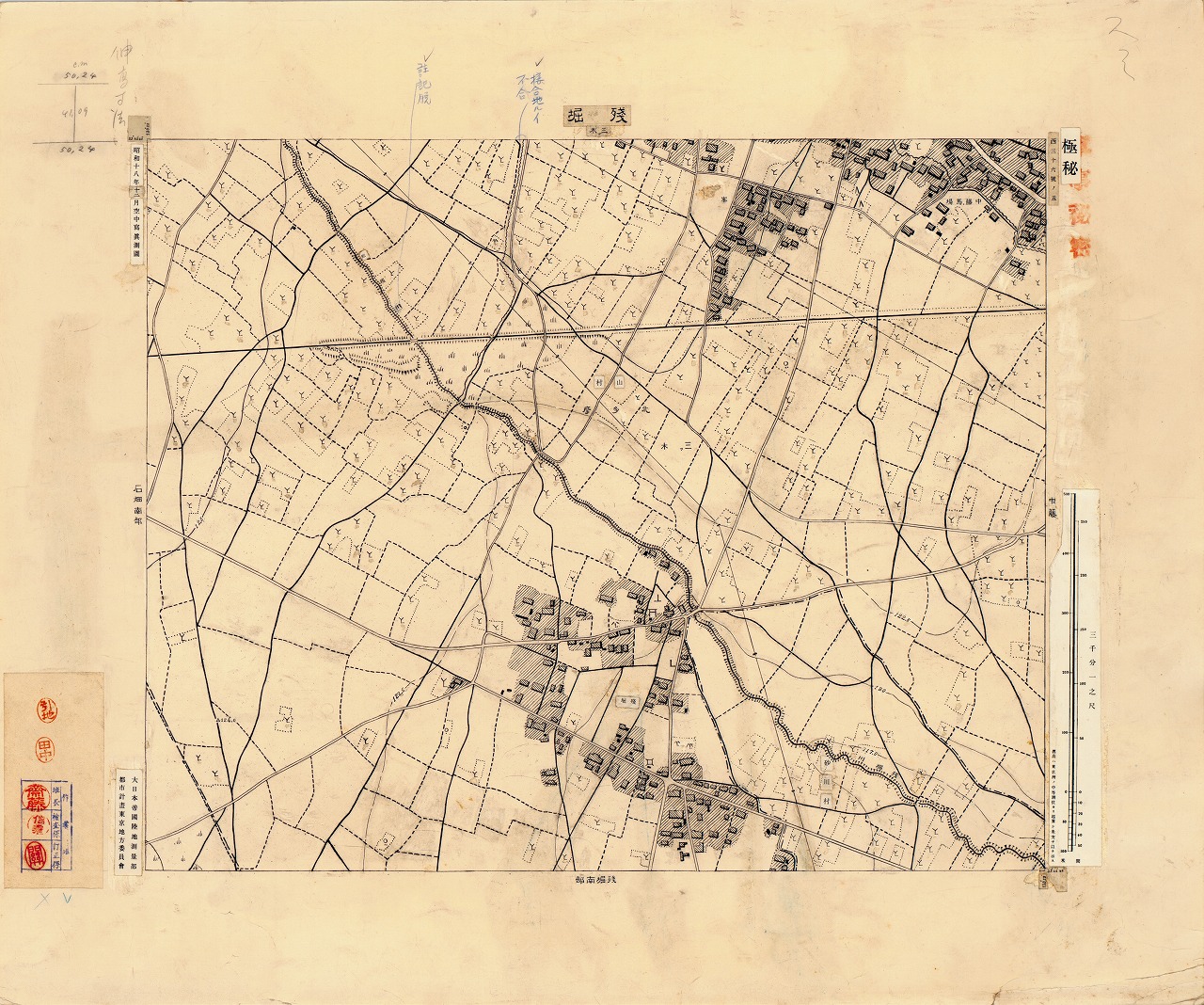

西36-5 残堀（原図）

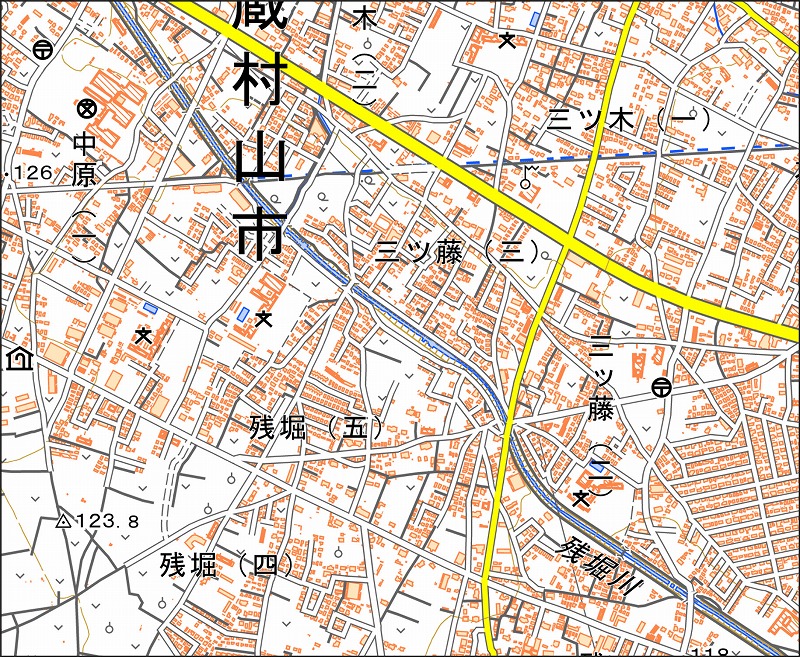

「西36-5 残堀」と同じ範囲の現在の地図
| 属性 | 内容 |
|---|---|
| 図番・図名 | 西36-5 残堀（ざんぼり） |
| 測量・測図年 | 昭和18年12月 |
| 地図の種類 | 原図、印刷図 |
| 地図の区分（描図法） | 縮小図 |
| 地図に含まれる現在の行政名・町名 | 武蔵村山市中原・三ツ木・残堀・三ツ藤・本町 |
| 地図に表示されている注記 |
行政名：北多摩、砂川村、村山村 町名･集落名：残堀、中藤馬場、三ッ木、峯 橋梁名：山王橋 河川･池沼･上水名：残堀川、蛇堀川 |
| 豆知識 |
①地図全体の特徴 ・縮尺1/4,000で作成された縮小図で、左上には印刷図に仕立てる際の図郭の引き伸ばし寸法が記されている。 ・等高線は5m間隔で描かれており、主要な地名や地物の注記は、書き込みと貼り込みが混在している。 ・原図の図郭外右上には朱色で『軍事秘密』の押印があり、その左に印刷図に見られる『極秘』の文字が記された紙が貼られている。 ②地図に描かれた内容から読み取れること ・図の全域は現在の武蔵村山市に相当する。右下隅には「砂川村」（現在の立川市）の注記が見られるが、当時は「残堀川」沿いの一部区域が砂川村に属していたものの、現在は武蔵村山市の区域となっている。 ・中央より上に、東西方向へ直線状の太い道路が描かれている。これは、山口貯水池（昭和9年完成）の堰堤工事で使用する多摩川の砂利を運搬するために敷設された「羽村山口軽便鉄道」の軌道跡である。羽村山口軽便鉄道については、こちらを参照されたい。 ・図の右上に描かれた軌道跡の南側には、ケバで囲まれた荒地記号がある。ここは「残堀採石場跡地」と呼ばれ、砂利採取場から運ばれた石を粉砕し、用途に応じて砂利・砂・玉石に選別していた施設が置かれていた場所である。 ③その他 ・地図・空中写真閲覧サービス（国土地理院）で印刷図を閲覧できる。 ・参考文献：『多摩地形図』（之潮）ほか |
