西37-7 上川原

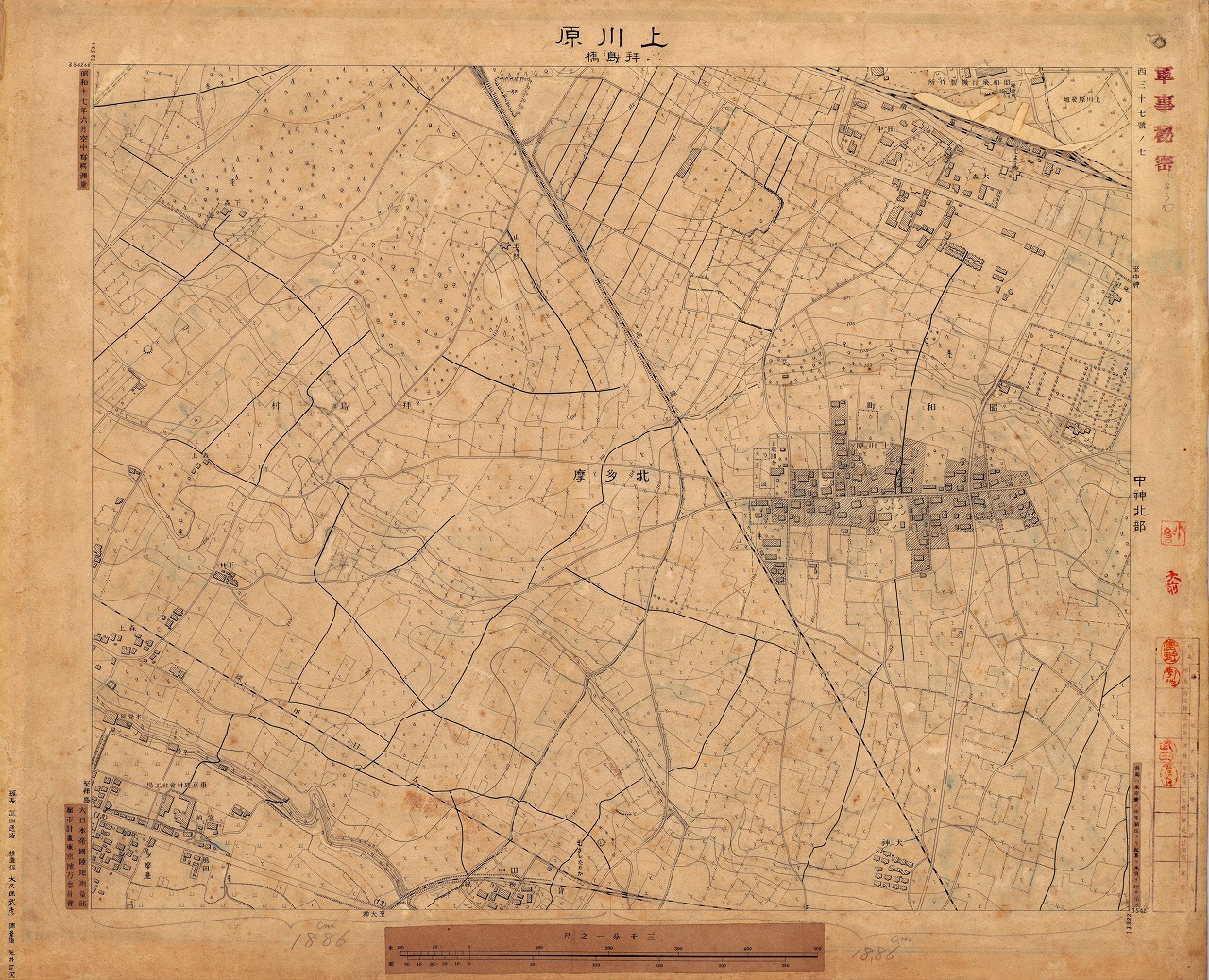

西37-7 上川原（原図）

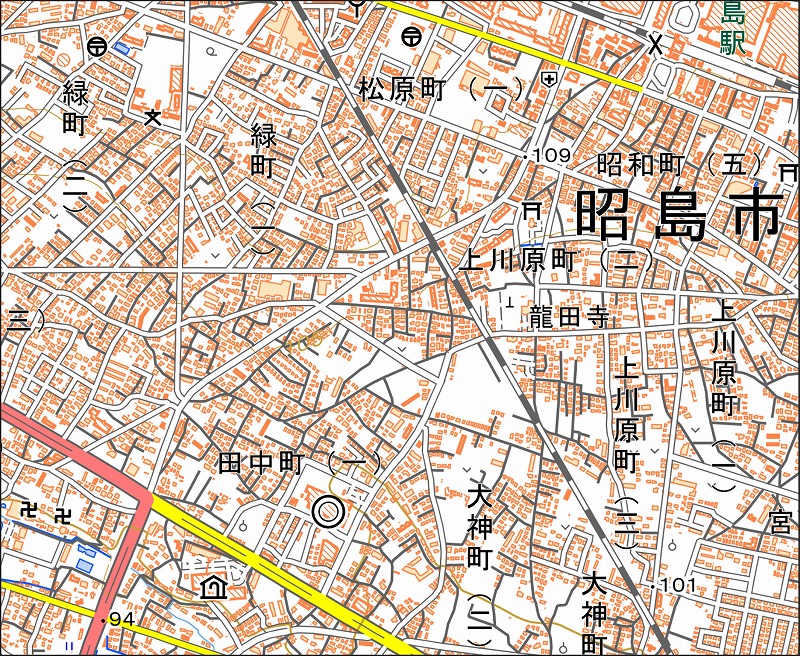

「西37-7 上川原」と同じ範囲の現在の地図
| 属性 | 内容 |
|---|---|
| 図番・図名 | 西37-7 上川原（じょうがわら） |
| 測量・測図年 | 昭和17年6月 |
| 地図の種類 | 原図のみ |
| 地図の区分（描図法） | 詳細原寸図 |
| 地図に含まれる現在の行政名・町名 | 昭島市松原町・緑町・田中町・大神町・上川原町・宮沢町・代官山 |
| 地図に表示されている注記 |
行政名：北多摩、昭和町、拝島村 町名･集落名：大神、大森、山王林、下林、下森、上川原、田中、多摩辺、堂前、風田、森上、森下 飛地名：上川原飛地 会社･工場名：昭和飛行機製作所、東京建材会社工場 神社･寺院･宗教施設名：本覚院、龍田寺 鉄道名：五日市線、青梅電鉄、貨物線、八高線 駅名：しょうわ、むさしたなか インフラ施設名：変電所 |
| 豆知識 |
①地図全体の特徴 ・「東京西部」の原図群は昭和17年6月に最初の20面が作成され、本図はその中の1面として描かれたものである。 ・縮尺は1/3,000、等高線は1m間隔で描かれている。図郭外に貼り込まれた測量年・縮尺バーなど4か所の整飾を除けば、地図面は細密で統一感のある線描で構成されている。 ・「東京西部」の原図群の中でもとりわけ完成度が高く、本サイトではその精度を踏まえて「詳細原寸図」としている。 ②地図に描かれた内容から読み取れること ・図の全域は現在の昭島市に相当する。旧町村の変遷については前述しているため、ここでは触れない。 ・右上隅では、青梅電鉄の線路の一部に白紙が貼られ、地物を遮蔽している様子が確認できる。線路以外にも、軍需工場である「昭和飛行機製作所」に関連する何らかの施設を隠している可能性も考えられる。また、駅名が「しょうわ」と記されているのは、昭和飛行機工業の従業員輸送のために設置された駅であるためで、戦後に「昭島駅」へ改称された。 ・図の中央やや右寄りには「上川原」の集落がまとまりよく描かれている。旧拝島村および旧昭和町の集落は、古くから多摩川北岸の奥多摩街道沿いに形成されてきたが、「上川原」や「田中」の集落は、多摩川の洪水で旧村が流失し、この地へ移転したと伝えられている。 ・図の下辺中央に描かれる「貨物線」は、多摩川の砂利を運搬するための「砂利運搬用軌道」である。その北側を並行する「五日市線」とともに別途資料を作成しているので、こちらを参照されたい。 |
