西37-8 中神北部

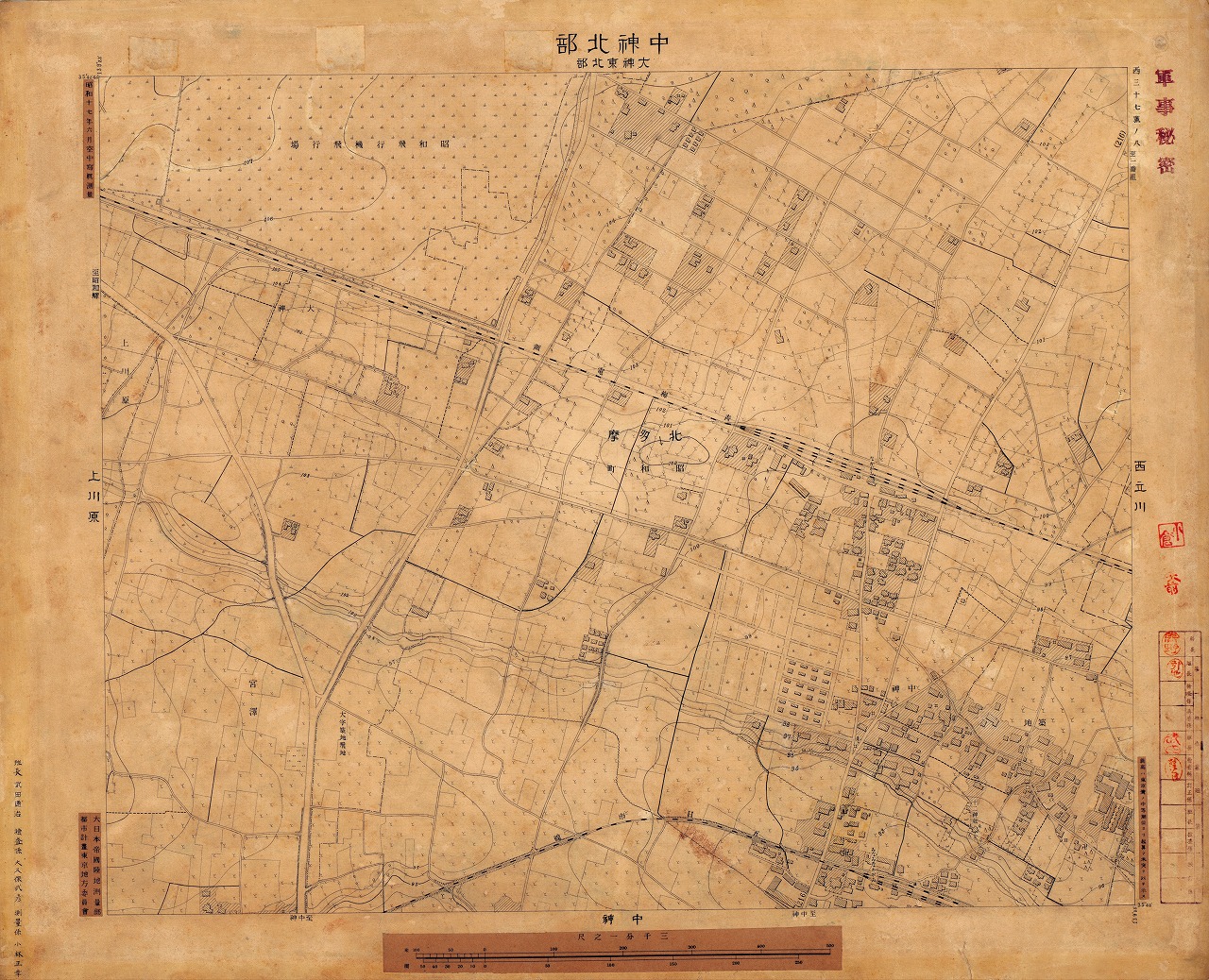

西37-8 中神北部（原図）

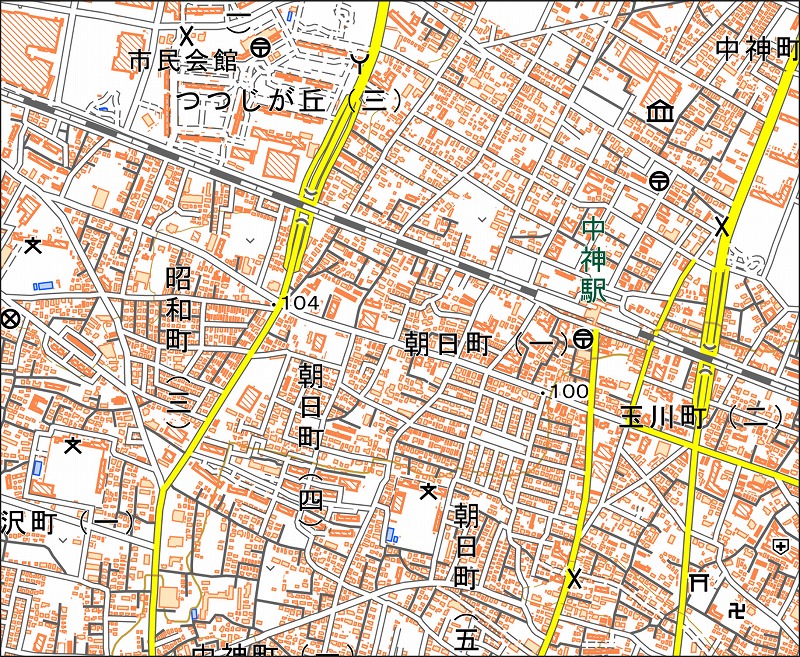

「西37-8 中神北部」と同じ範囲の現在の地図
| 属性 | 内容 |
|---|---|
| 図番・図名 | 西37-8 中神北部（なかがみほくぶ） |
| 測量・測図年 | 昭和17年6月 |
| 地図の種類 | 原図のみ |
| 地図の区分（描図法） | 詳細原寸図 |
| 地図に含まれる現在の行政名・町名 | 昭島市昭和町・朝日町・宮沢町・中神町・玉川町・築地町 |
| 地図に表示されている注記 |
行政名：北多摩、昭和町 町名･集落名：大神、上川原、築地、中神、宮沢 飛地名：大字築地飛地 会社･工場名：昭和飛行機飛行場 神社･寺院･宗教施設名：十二神社 鉄道名：五日市線、青梅線 駅名：なかがみ、みなみなかがみ |
| 豆知識 |
①地図全体の特徴 ・「東京西部」の原図群は昭和17年6月に最初の20面が作成され、本図はその中の1面として描かれたものである。 ・縮尺は1/3,000、等高線は1m間隔で描かれている。図郭外に貼り込まれた測量年・縮尺バーなど4か所の整飾を除けば、地図面は細密で統一感のある線描で構成されている。 ・「東京西部」の原図群の中でもとりわけ完成度が高く、本サイトではその精度を踏まえて「詳細原寸図」としている。 ②地図に描かれた内容から読み取れること ・図の全域は現在の昭島市に相当する。旧町の変遷については前述しているため、ここでは触れない。 ・図の左辺中央から右端下にかけて描かれた等高線の密集は段丘崖を示し、北側が立川段丘面、南側が低位段丘面である。 ・現在の「JR五日市線」は拝島駅－武蔵五日市駅間を結ぶ短い路線であるが、当時は五日市鉄道として立川駅－拝島駅－武蔵五日市駅を結び、青梅線と並行して走っていた。しかし、1944（昭和19）年に戦況悪化により立川駅－拝島駅間が休止となり、戦後に復活することはなかった。「東京西部」の地図には、当時の五日市線と駅舎が描かれているので、こちらを参照されたい。 ・左上に描かれている「昭和飛行機飛行場」は、1937（昭和12）年に設立された海軍系軍需工場「昭和飛行機製作所」に付属する専用飛行場である。 |
