西4-1 柳沢

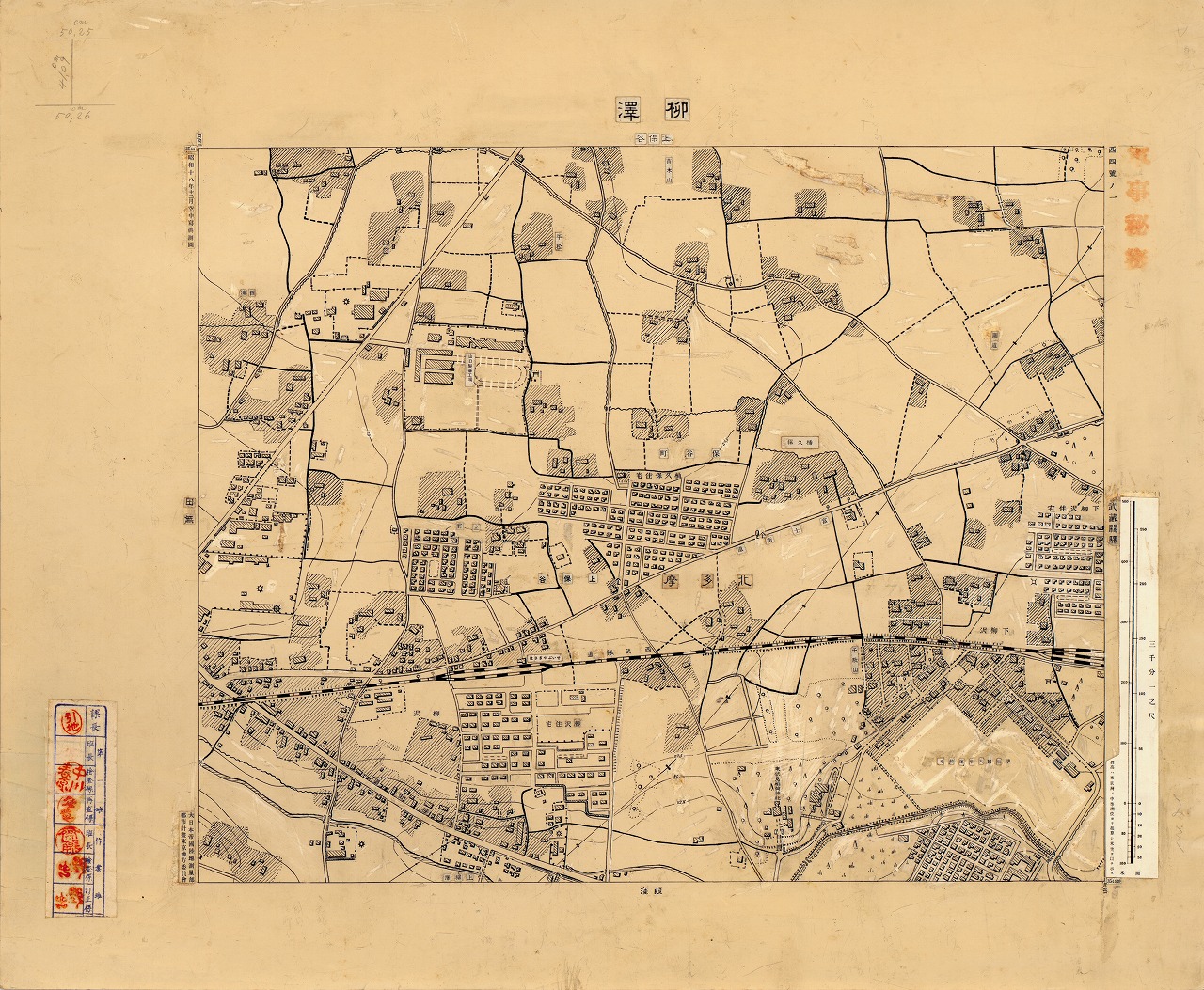

西4-1 柳沢（原図）

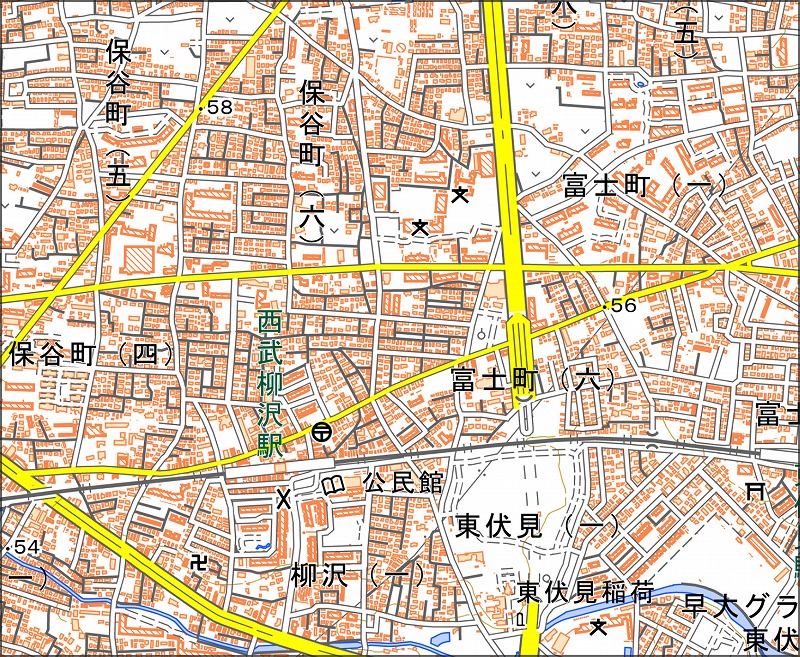

「西4-1 柳沢」と同じ範囲の現在の地図
| 属性 | 内容 |
|---|---|
| 図番・図名 | 西4-1 柳沢（やなぎさわ） |
| 測量・測図年 | 昭和18年12月 |
| 地図の種類 | 原図、印刷図 |
| 地図の区分（描図法） | 縮小図 |
| 地図に含まれる現在の行政名・町名 | 西東京市保谷町・中町・富士町・東伏見・柳沢・南町・泉町 |
| 地図に表示されている注記 |
行政名：北多摩、保谷町 町名･集落名：桶久保、上保谷、上柳沢、下柳沢、関道、千駄山、立野、苗木山、西浦、平松、柳沢 学校･教育･運動施設名：早稲田大学運動場 会社･工場名：山口製器工場 建物･住宅名：桶久保住宅、下柳沢住宅、柳沢住宅 神社･寺院･宗教施設名：東伏見稲荷神社 鉄道名：西武鉄道 駅名：せいぶやぎさわ 道路名：青梅街道、富士街道 |
| 豆知識 |
①地図全体の特徴 ・縮尺1/4,000で作成された縮小図で、左上には印刷図に仕立てる際の図郭の引き伸ばし寸法が記されている。 ・等高線は5m間隔で描かれており、主要な地名や地物の注記は、書き込みと貼り込みが混在している。 ②地図に描かれた内容から読み取れること ・図に描かれた範囲は、現在の西東京市に相当する。図に記されている「保谷町」は、1967（昭和42）年に市制施行して保谷市となり、2001（平成13）年に田無市と合併して西東京市となった。 ・図には、桶久保住宅、下柳沢住宅、柳沢住宅といった名称の住宅地のほか、地名「立野」の住宅地、早稲田大学運動場南側の住宅地が描かれている。これらは三村（2005）が「戦時集団住宅」と呼ぶもので、多摩地域に建設された軍需工場従業員向けの住宅である。詳細は当サイト内の関連ページを参照されたい。 ・図の下辺を流れる河川は石神井川である。1929（昭和4）年創建の東伏見稲荷神社は、段丘崖を伴う武蔵野段丘面の末端に位置している。図では、段丘崖を登って神社へ至るため、南側に2つの短い石段と参道が、東側には細長い石段が描かれており、石神井川沿いの低地から高台の神社へ参拝する当時の様子が想像できる。 ・図の左中央上から右上へ迂回し、右中央へ抜けるように描かれた水路は田柄用水である。田柄用水については、初出の図番である「西3-9 三宝寺池」のページを参照されたい。 ③その他 ・地図・空中写真閲覧サービス（国土地理院）で印刷図を閲覧できる。 ・参考文献：『多摩地形図』（之潮）ほか |
