西48-6 八王子東南部

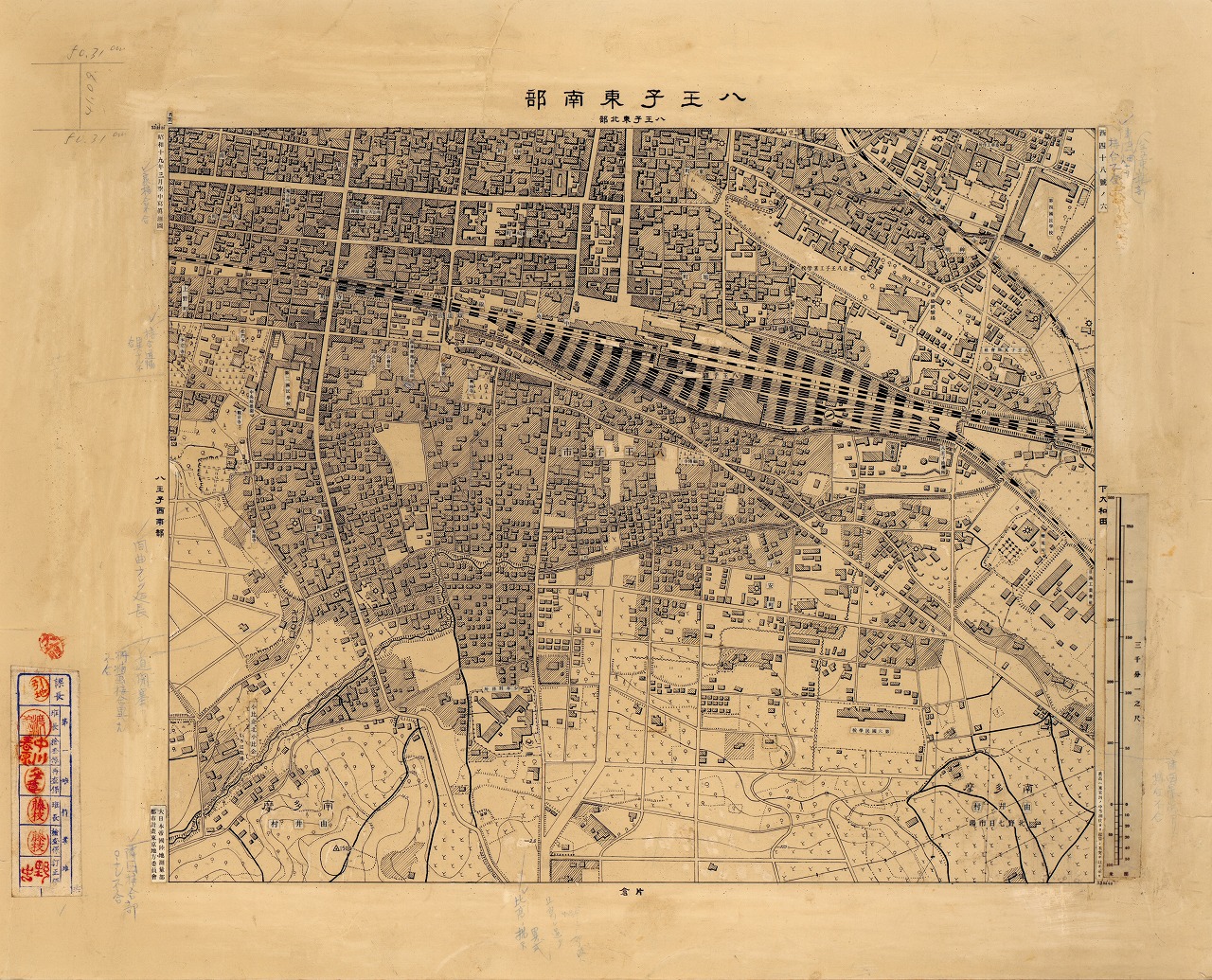

西48-6 八王子東南部（原図）

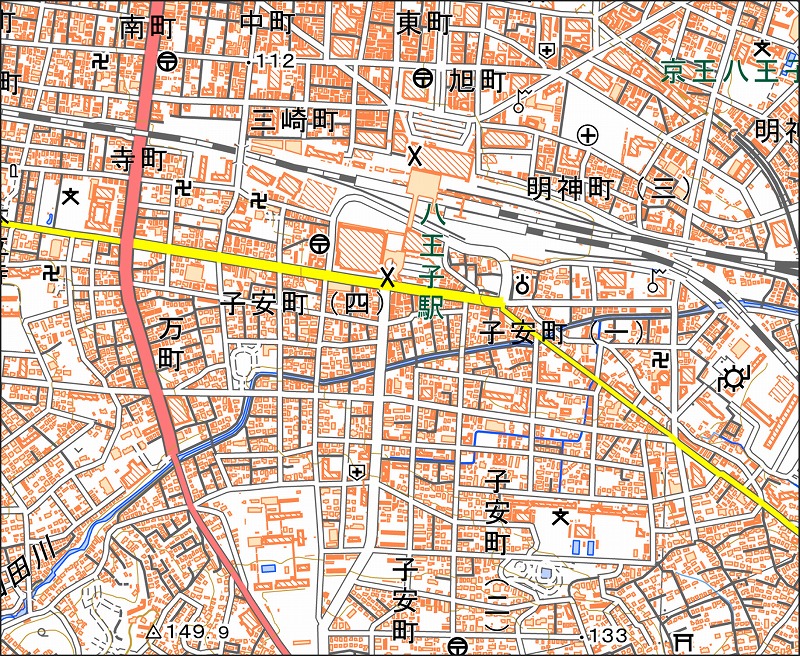

「西48-6 八王子東南部」と同じ範囲の現在の地図
| 属性 | 内容 |
|---|---|
| 図番・図名 | 西48-6 八王子東南部（はちおうじとうなんぶ） |
| 測量・測図年 | 昭和19年3月 |
| 地図の種類 | 原図のみ |
| 地図の区分（描図法） | 縮小図 |
| 地図に含まれる現在の行政名・町名 | 八王子市旭町・東町・子安町・明神町・寺町・天神町・中町・三崎町・南新町・南町・万町 |
| 地図に表示されている注記 |
行政名：八王子市、南多摩、南多摩、由井町、由井村 町名･集落名：旭町、東町、上野町、北野七日市場、小比企北小比企、子安町、神明町、寺町、天神町、中町、三崎町、南新町、南町、万町 官公庁･研究所名：少年刑務所、税務署、染織試験場、南多摩地方事務所 学校･教育･運動施設名：第三国民学校、第四国民学校、第六国民学校、中央幼稚園、都立八王子工業学校 会社･工場名：桑華工作所、日満工業会社、八王子瓦斯会社、八王子油槽所 建物･住宅名：公会堂、塩倉庫、鉄道官舎 神社･寺院･宗教施設名：観音寺、鬼子母神、興林寺、松門寺、長心寺、東源寺、福伝寺、本立寺 墓･碑名：明治天皇聖蹟碑 鉄道名：京王電気軌道、中央本線 駅名：八王子駅 インフラ施設名：変電所 河川･池沼･上水名：山田川 その他の地名：いろは牧場 |
| 豆知識 |
①地図全体の特徴 ・縮尺1/4,000で作成された縮小図で、左上には印刷図に仕立てる際の図郭の引き伸ばし寸法が記されている。 ・等高線は5m間隔で描かれており、主要な地名や地物の注記は、書き込みと貼り込みが混在している。 ・本図には、他の原図で図郭外右上に朱色で押印されている「軍事秘密」の表示が見られない。 ②地図に描かれた内容から読み取れること ・図の全域は現在の八王子市に相当する。「東京西部」では八王子市中心部を4面に分けて描いており、本図はそのうち右下の図である。なお、別途「戦前の八王子中心部の土地利用図」を作成しているので、参照されたい。 ・本図には、中央本線「八王子駅」を中心とした街並みが描かれている。『「東京西部」の見どころ』でも触れているように、八王子駅構内の線路が現在のIT技術でも再現が難しいほど精密に描かれており、「東京西部」の価値を示す図の一つとなっている。 ・図には多くの学校が描かれている。第三国民学校は現在の八王子市立第三小学校、第四国民学校は現在の八王子市立第四小学校、第六国民学校は現在の八王子市立いずみの森義務教育学校にあたる。 ・八王子駅の北東方向には「染織試験場」が描かれている。1927（昭和2）年に「東京府立染織試験場」として設立された工業試験場で、染色技術の改善やデザイン研究などを行っていた。 ・この染織試験場の北西方向にある「都立八王子工業学校」は、1887（明治20）年創立の「八王子織物染色講習所」を前身とするが、1939（昭和14）年に八王子市千人町へ移転している。そのため、本図に描かれた校地には、一部の機能が残っていたか、校舎のみが存在していた可能性がある。 |
