西5-9 水無

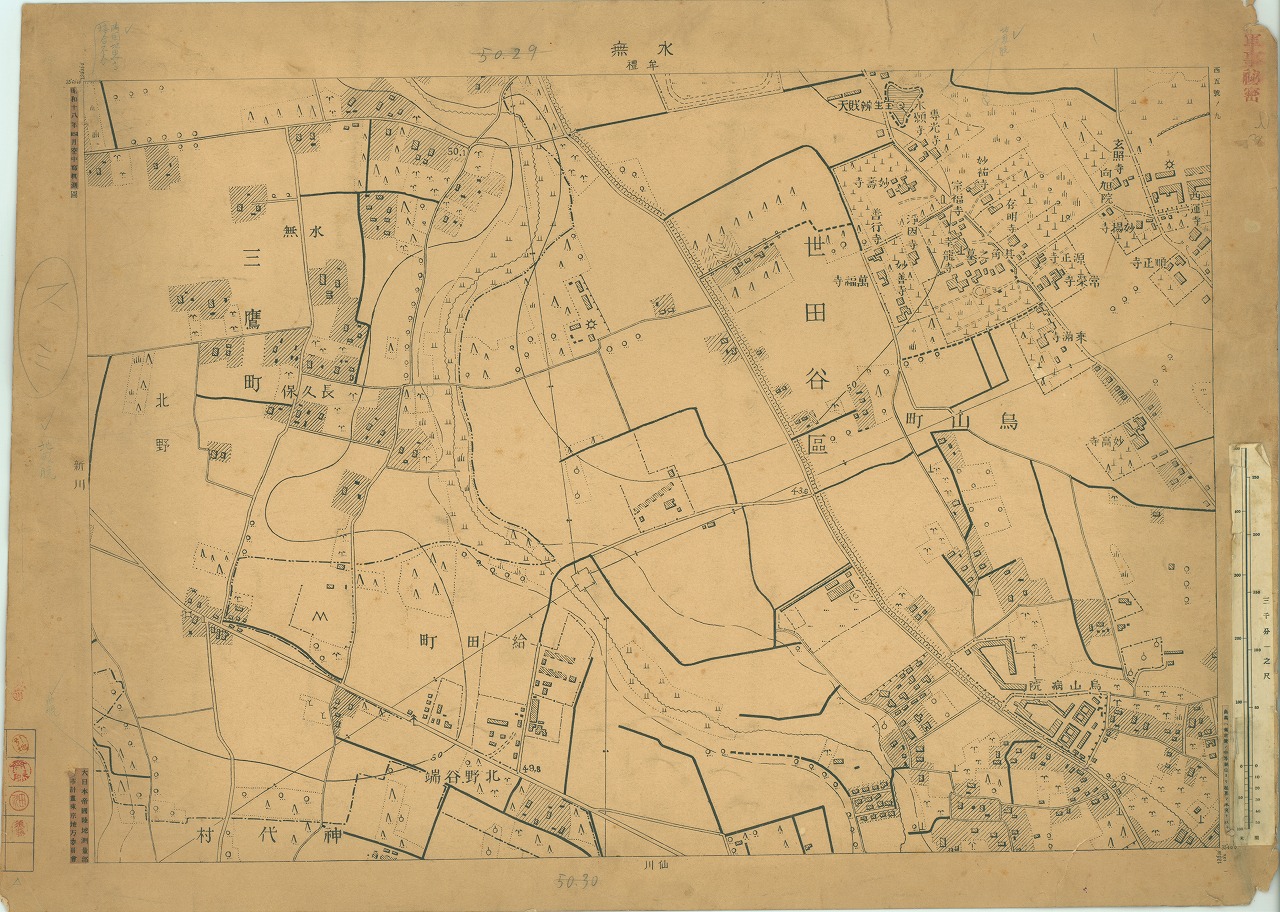

西5-9 水無（原図）

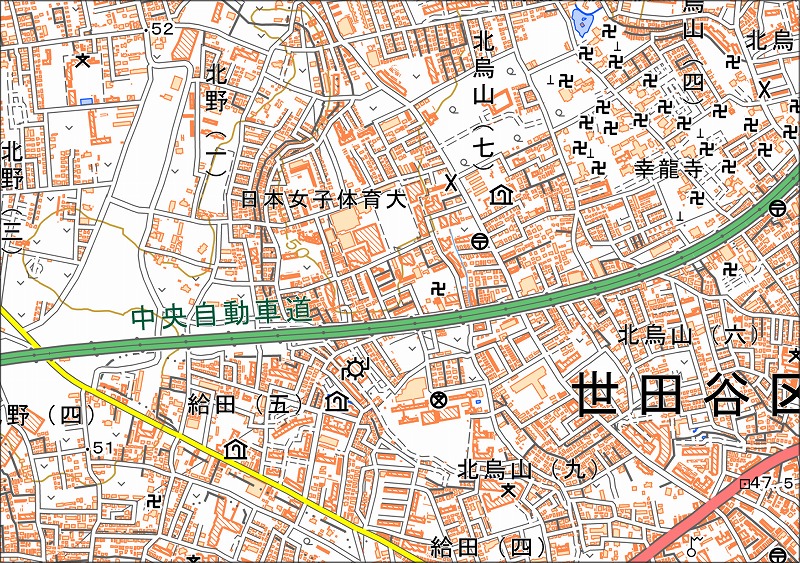

「西5-9 水無」と同じ範囲の現在の地図
| 属性 | 内容 |
|---|---|
| 図番・図名 | 西5-9 水無（みずなし） |
| 測量・測図年 | 昭和18年4月 |
| 地図の種類 | 原図のみ |
| 地図の区分（描図法） | 原寸図 |
| 地図に含まれる現在の行政名・町名 | 世田谷区北烏山・給田、三鷹市北野、調布市緑ケ丘 |
| 地図に表示されている注記 |
行政名：神代村、世田谷区、三鷹町 町名･集落名：烏山町、北野、北野谷端、給田町、久保、水無 神社･寺院･宗教施設名：永願寺、源正寺、玄照寺、向旭院、幸龍寺、西運寺、順正寺、浄因寺、常栄寺、乗満寺、善行寺、専光寺、宗福寺、存明寺、宝生弁財天、万福寺、妙高寺、妙壽寺、妙善寺、妙祐寺、妙揚寺 病院･厚生施設名：烏山病院 墓･碑名：其角之墓 |
| 豆知識 |
①地図全体の特徴 ・縮尺1/3,000で作成された原寸図で、図郭外の上・下には印刷図の寸法が記されている。 ・等高線は5m間隔で描かれているが、図郭外にある修正指示を除けば、手描きの痕跡がほとんどなく、地図用紙に複写した図のように見える。 ・この図を含む「西5-3吉祥寺東南部」「西5-6 牟礼」の3面は、いずれも東方向へ10秒（約250m）延伸して描かれている。右下隅の経度表示は「136°36（139度36分）」と記されているが、これは誤記である。 ②地図に描かれた内容から読み取れること ・図の左側は現在の三鷹市、左下の一部は調布市で、その他の範囲は世田谷区にあたる。旧町村の変遷については前述しているため、ここでは触れない。 ・世田谷区烏山町（現在の北烏山）には寺院が集中している区域がある。「東京西部」の地図では20の寺院名が記され、現代地図では23の寺院記号が表示されている。1923（大正12）年の関東大震災で浅草・築地・本所・荒川など都心部の寺院が被災したことを契機に、この地へ移転してきた。また、明治期から進められた都市計画に伴う区画整理や道路・上下水道などのインフラ整備により、都心部の寺院が移転を余儀なくされたことも背景にある。 |
