西10-9 西原

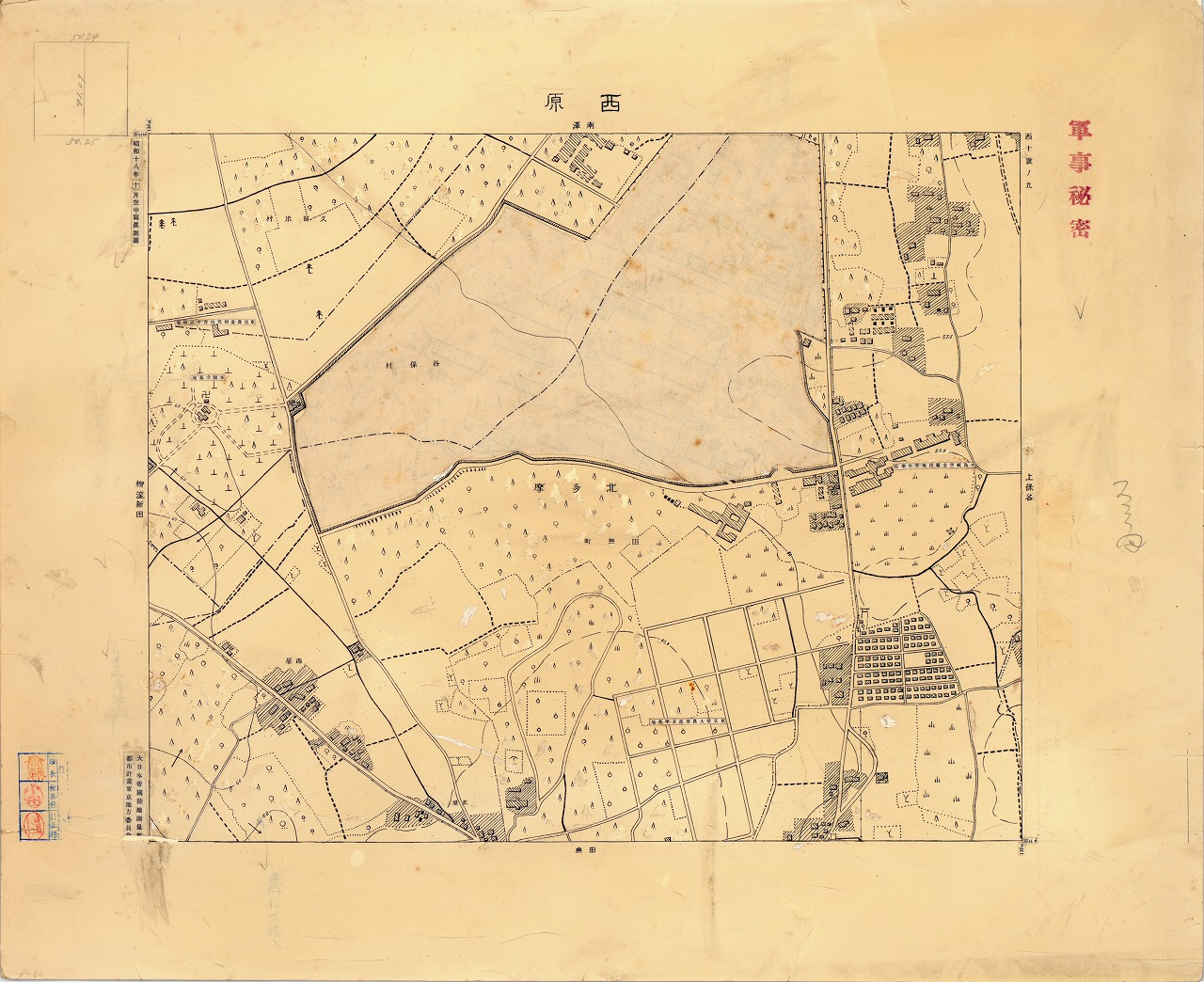

西10-9 西原（原図）

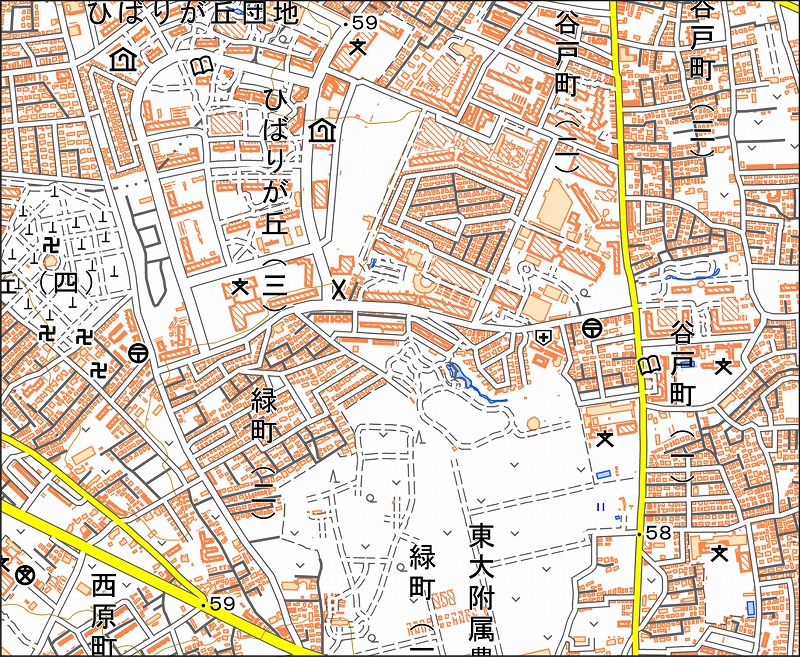

「西10-9 西原」と同じ範囲の現在の地図
| 属性 | 内容 |
|---|---|
| 図番・図名 | 西10-9 西原（にしはら） |
| 測量・測図年 | 昭和18年10月 |
| 地図の種類 | 原図、印刷図 |
| 地図の区分（描図法） | 縮小図 |
| 地図に含まれる現在の行政名・町名 | 東久留米市南沢・南町、西東京市ひばりが丘・谷戸町・緑町・西原町・住吉町・北原町・泉町 |
| 地図に表示されている注記 |
行政名：北多摩、久留米村、田無町、保谷町（「谷保村」は誤記） 町名･集落名：北原、西原 官公庁･研究所名：東亜農業研究所育牛試験場 学校･教育･運動施設名：東京帝大農学部多摩農場、中島航空金属田無青年学校 神社･寺院･宗教施設名：本願寺墓地 |
| 豆知識 |
①地図全体の特徴 ・縮尺1/4,000で作成された縮小図で、左上には印刷図に仕立てる際の図郭の引き伸ばし寸法が記されている。 ・等高線は5m間隔で描かれており、主要な地名や地物の注記は、書き込みと貼り込みが混在している。 ②地図に描かれた内容から読み取れること ・図の大部分は現在の西東京市に相当し、左上と左辺中央には東久留米市の区域が含まれる。旧町村の変遷については前述しているため、ここでは触れない。また、左上に記されている「谷保村」は「保谷町」の誤記である。 ・図の中央上半部には、広い範囲が白い紙で覆われた地物遮蔽が見られる。ここには軍需工場であった中島飛行機田無試運転工場と中島金属田無製造所が所在した。画像上では透過が可能なため、当時の工場施設の一部を確認できる。 ・この工場の右下には、「中島航空金属田無青年学校」や、戦時集団住宅の説明ページで紹介している住宅営団による中島飛行機従業員用住宅「谷戸住戸」が描かれている。 ・この地域では、段丘面に刻まれた浅い谷（谷戸）をめぐって、1920年代後半から排水に関する地域的な問題が続いていたことが知られている。「多摩地形図」でも、この時期の住民間の対立が示唆されているが、戦時体制の進行とともに表面化しなくなり、戦後の土地利用の変化の中で解消していった。 ③その他 ・地図・空中写真閲覧サービス（国土地理院）で印刷図を閲覧できる。 ・参考文献：『多摩地形図』（之潮）ほか |
